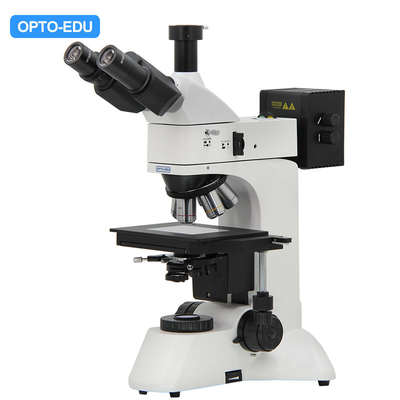

50X - 400X ताररहित धातुकर्म ऑप्टिकल माइक्रोस्कोप A13.0211
विवरण:
2009 में नया!
A13.0211 अपराइट ब्राइट/डार्क फील्ड ट्रांसमिटेड/रिफ्लेक्टेड लाइट मेटलर्जिकल माइक्रोस्कोप, एक प्रकार का मल्टीफ़ंक्शन उद्योग है जो माइक्रोस्कोप का निरीक्षण करता है।यह उज्ज्वल या अंधेरे क्षेत्र के उद्देश्यों, विस्तृत क्षेत्र ऐपिस और एकीकृत ध्रुवीकरण अवलोकन उपकरण से लैस है, कोहलर इल्यूमिनेटर का उपयोग प्रेषित और प्रतिबिंबित रोशनी प्रणाली में किया जाता है, पूरा क्षेत्र स्पष्ट और एकरूपता है।यह निरीक्षण के लिए उपयुक्त है, जैसे कि सेमी-कंडक्टर सिलिकॉन वेफर, एलसीडी फ्लोर प्लेट, इलेक्ट्रोक्यूकिट प्लेट, सॉलिड पाउडर और सभी प्रकार के उद्योग के नमूने जो पारभासी या अपारदर्शी हैं।यह जीव विज्ञान, धातु विज्ञान, खनिज विज्ञान, सटीक इंजीनियरिंग, इलेक्ट्रॉनिक्स, आदि में अनुसंधान कार्य में आदर्श उपकरण है।
--यूआईएस ऑप्टिकल सिस्टम और मॉडर्नाइजेशन फंक्शन डिजाइन
- लंबी कार्य दूरी उज्ज्वल या अंधेरे क्षेत्र योजना के उद्देश्य (कोई कवर ग्लास नहीं), फील्ड चौड़ा और स्पष्ट है
- समाक्षीय मोटे / ठीक फोकस सिस्टम, तनाव समायोज्य और अप स्टॉप के साथ, फोकसिंग का न्यूनतम विभाजन: 2um
- मंच की अधिकतम गति लगभग 30 मिमी . है
- एकीकृत ध्रुवीकरण अवलोकन उपकरण, ध्रुवीकरण को 360 डिग्री परिचालित किया जा सकता है
- रिफ्लेक्टिंग इल्यूमिनेटर 12V50W हैलोजन लैंप है और लैंप बॉक्स कवर को लैम्प सुविधा और सुरक्षा के स्थान पर घुमाया जा सकता है।
- प्रेषित प्रकाशक 12V30W हलोजन लैंप और रेडिएटर जोड़ना है
- ट्रिनोकुलर हेड 100% लाइट फ्लक्स में ऐपिस और माइक्रोफोटोग्राफी के लिए अवलोकन किया जा सकता है, डार्क फील्ड माइक्रोफोटोग्राफी के लिए सूट।
त्रिकोणीय सिर
सफाया समायोजित करके interpupillary दूरी ताकि ऐपिस ट्यूब की दूरी
के समान है interpupillaryदूरी।जब दो ऐपिस के माध्यम से निरीक्षण करते हैं,
बाएं या दाएं फ्रेम बॉडी को मोड़कर ऐपिस ट्यूबों के बाहर निकलने वाले पुतली केंद्र की दूरी को बदलें
पंचगुना नोजपीस, बॉल बेयरिंग इनर लोकेटिंग
LWD इन्फिनिटी ब्राइट फील्ड प्लान उद्देश्य (कोई कवर ग्लास नहीं)
कार्य चरण
डबल लेयर मैकेनिकल स्टेज, साइज 210x140mm, मूविंग रेंज 63x50mm
'अब्बे कंडेनसर
एनए = 1.25, रैक और पिनियन ऊपर/नीचे समायोज्य
A13.0211 ईमानदार धातुकर्म माइक्रोस्कोप, संचारित और प्रतिबिंबित, बीडी, डीआईसी, ध्रुवीकरण Polar |
ए13.0211 | -बीडी | -डीआईसी | -बीडीडीआईसी | काटा।नहीं। | |
सिर | ट्रिनोकुलर, झुकाव 30°, रोटेटेबल 360°, इंटरप्यूपिलरी 53~75mm, लेफ्ट साइड ऐपिस ट्यूब डायोप्टर एडजस्टेबल ±5°, स्विच E100:P0/E0:P100 | ● | ● | ● | ● | |
ऐपिस | WF10x / 22 मिमी, | ●● | ●● | ●● | ●● | ए51.0202-1022 |
डिवाइडिंग WF10x/22mm, 0.1mm/डिव | ○ | ○ | ○ | ○ | A51.0205-G10B | |
नोजपीस | क्विंटुपल, बॉल बेयरिंग इनर लोकेटिंग | ● | ● | ● | ● | |
एलडब्ल्यूडी इन्फिनिटी उज्ज्वल क्षेत्र योजना का उद्देश्य (कोई कवर ग्लास नहीं) |
PLL2.5x/0.07mm, WD13mm | ○ | A5M.0235-2.5 | |||
PLL5x/0.12mm, WD26.1mm | ● | A5M.0235-5 | ||||
PLL10x/0.25mm, WD20.2mm | ● | A5M.0235-10A | ||||
PLL20x / 0.40 मिमी, WD8.8 मिमी | ○ | A5M.0235-20 | ||||
PLL40x / 0.60 मिमी, WD3.98 मिमी, वसंत | ● | ● | ● | A5M.0235-40 | ||
PLL50x/0.70mm, WD3.68mm, स्प्रिंग | ○ | A5M.0235-50 | ||||
PLL60x/0.70mm, WD3.18mm, स्प्रिंग | ● | A5M.0235-60A | ||||
PLL80x / 0.80 मिमी, WD1.25 मिमी, वसंत | ○ | A5M.0235-80 | ||||
PLL100x/0.85mm, WD0.4mm, स्प्रिंग | ○ | A5M.0235-100 | ||||
एलडब्ल्यूडी इन्फिनिटी ब्राइट/डार्क फील्ड योजना का उद्देश्य (कोई कवर ग्लास नहीं) |
बीडी PLL5x/0.12mm, WD9.7mm | ● | A5M.0237-5 | |||
बीडी PLL10x/0.25mm, WD9.3mm | ● | A5M.0237-10 | ||||
बीडी पीएलएल 20x / 0.40 मिमी, डब्ल्यूडी 7.2 मिमी | ● | A5M.0237-20 | ||||
बीडी PLL40x / 0.60 मिमी, WD3.0 मिमी, वसंत | ● | A5M.0237-40 | ||||
बीडी PLL50x / 0.70 मिमी, WD2.5 मिमी, वसंत | ○ | A5M.0237-50 | ||||
बीडी पीएलएल 60x / 0.75 मिमी, डब्ल्यूडी 1.9 मिमी, वसंत | ○ | A5M.0237-60 | ||||
बीडी PLL80x / 0.80 मिमी, WD0.8 मिमी, वसंत | ○ | A5M.0237-80 | ||||
बीडी PLL100x/0.85mm, WD0.22mm, स्प्रिंग | ○ | A5M.0237-100A | ||||
बीडी PLL100x/0.85mm, WD0.40mm, स्प्रिंग | ○ | A5M.0237-100A | ||||
एलडब्ल्यूडी इन्फिनिटी डीआईसी योजना का उद्देश्य (कोई कवर ग्लास नहीं) |
एलएमपीप्लान 5x/0.12mm, WD15.0mm | ● | A5M.0238-5D | |||
एलएमपीप्लान 10x/0.3 मिमी, डब्ल्यूडी10.5 मिमी | ● | A5M.0238-10B | ||||
एलएमपीप्लान 20x / 0.40 मिमी, डब्ल्यूडी 4.5 मिमी | ● | A5M.0238-20A | ||||
एलडब्ल्यूडी इन्फिनिटी डीआईसी ब्राइट/डार्क फील्ड योजना उद्देश्य |
बीडी एलएमपीप्लान 5x/0.12मिमी, डब्ल्यूडी7.9मिमी | ● | A5M.0239-5A | |||
बीडी एलएमपीप्लान 10x/0.25mm, WD9.3mm | ● | A5M.0239-10A | ||||
बीडी एलएमपीप्लान 20x / 0.40 मिमी, डब्ल्यूडी 1.4 मिमी | ● | A5M.0239-20A | ||||
डीआईसी अवलोकन | 5x/10x/20x डीआईसी पुश-पुल ग्रुप स्लाइड | ● | ● | |||
कार्य चरण | डबल लेयर मैकेनिकल स्टेज, साइज 210x140mm, मूविंग रेंज 63x50mm | ● | ● | ● | ● | |
ध्यान केंद्रित | समाक्षीय मोटे और फाइन फोकस सिस्टम, टेन्शनल एडजस्टेबल और अप स्टॉप के साथ, फाइन फोकसिंग मिनिमम डिवीजन 2um | ● | ● | ● | ● | |
संचारित रोशनी |
6V30W हलोजन लैंप, चमक समायोज्य | ● | ||||
12V30W हलोजन लैंप, चमक समायोज्य | ● | ● | ● | |||
अब्बे कंडेनसर एनए = 1.25, रैक और पिनियन ऊपर/नीचे समायोज्य | ● | ● | ● | ● | ||
ब्लू फिल्टर और ग्राउंड ग्लास | ● | ● | ● | ● | ||
हलोजन लैंप के साथ रोशनी के लिए कलेक्टर (दायर डायाफ्राम के साथ) | ● | ● | ● | ● | ||
प्रतिबिंबित रोशनी |
6V30W हलोजन लैंप, चमक समायोज्य | ● | ||||
12V50W हलोजन लैंप, चमक समायोज्य | ● | ● | ● | |||
एपी रोशनी इंटरग्रेट फील्ड डायाफ्राम, एपर्चर डायाफ्राम, पीले, नीले, हरे रंग के फिल्टर और ग्राउंड ग्लास के लिए फ़िल्टर स्विचिंग डिवाइस | ● | ● | ● | ● | ||
ध्रुवीकरण | पुश-पुल टाइप पोलराइज़र | ● | ● | ● | ● | |
अंतर्निहित विश्लेषक और स्वतंत्र रूप से स्विचिंग | ● | ● | ● | ● | ||
अनुकूलक | 0.4x सी-माउंट | ○ | ○ | ○ | ○ | ए55.0202-1 |
1.0x सी-माउंट | ○ | ○ | ○ | ○ | ए55.0202-2 | |
0.5x सी-माउंट 0.1 मिमी / डिवाइडिंग के साथ | ○ | ○ | ○ | ○ | ए55.0202-3 | |
0.5x सी-माउंट | ○ | ○ | ○ | ○ | ए55.0202-4 | |
कैनन ईएफ के लिए डिजिटल एसएलआर कैमरा एडाप्टर Adapter | ○ | ○ | ○ | ○ | ए55.0204-1 | |
टिप्पणी: '●' मतलब मानक पोशाक, '○'मतलब वैकल्पिक' |
