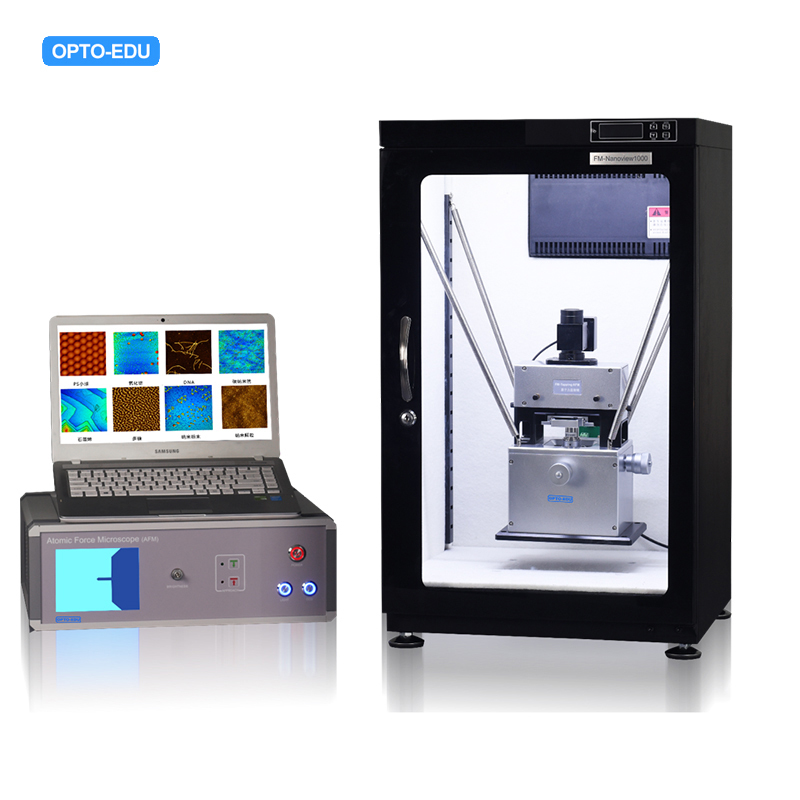

अनुसंधान स्तर परमाणु बल माइक्रोस्कोप

• संपर्क मोड, टैपिंग मोड, 10x उद्देश्य के साथ अनुसंधान स्तर, संयुक्त नियंत्रक और मुख्य बॉडी डिज़ाइन।
• प्रेसिजन लेजर और जांच पोजिशनिंग डिवाइस, जांच को बदलने और स्पॉट को समायोजित करने के लिए यह सरल और सुविधाजनक है
• उच्च परिशुद्धता और बड़े पैमाने पर पीजोइलेक्ट्रिक सिरेमिक स्कैनर को विभिन्न सटीकता और स्कैनिंग रेंज आवश्यकताओं के अनुसार चुना जा सकता है
• 10X एपीओ ऑब्जेक्टिव लेंस की ऑप्टिकल पोजिशनिंग, फोकस करने की कोई जरूरत नहीं, रियल-टाइम ऑब्जर्वेशन और जांच सैंपल स्कैनिंग एरिया की पोजिशनिंग;
• स्प्रिंग सस्पेंशन शॉकप्रूफ विधि सरल और व्यावहारिक है, और इसमें मजबूत हस्तक्षेप-विरोधी क्षमता है।

•

• लेजर डिटेक्शन हेड और नमूना स्कैनिंग चरण एकीकृत हैं, संरचना बहुत स्थिर है, और विरोधी हस्तक्षेप मजबूत है

• प्रेसिजन जांच पोजीशनिंग डिवाइस, लेजर स्पॉट संरेखण समायोजन बहुत आसान है

  सिंगल-अक्ष ड्राइव नमूना स्वचालित रूप से लंबवत रूप से जांच तक पहुंचता है, ताकि सुई टिप नमूना स्कैन के लंबवत हो

  मोटर-नियंत्रित दबाव वाले पीजोइलेक्ट्रिक सिरेमिक स्वचालित पहचान की बुद्धिमान सुई खिला विधि जांच और नमूने की सुरक्षा करती है

•

  ◆ उच्च-सटीक और व्यापक पीजोइलेक्ट्रिक सिरेमिक स्कैनर स्वतंत्र रूप से चुने जा सकते हैं



  ◆ उच्च आवर्धन उद्देश्य लेंस स्वचालित ऑप्टिकल पोजिशनिंग, फोकस करने की कोई आवश्यकता नहीं है, वास्तविक समय अवलोकन और जांच नमूना स्कैनिंग क्षेत्र की स्थिति

• ◆ स्प्रिंग सस्पेंशन शॉकप्रूफ विधि, सरल और व्यावहारिक, अच्छा शॉकप्रूफ प्रभाव

  ◆ धातु परिरक्षित ध्वनिरोधी बॉक्स, अंतर्निहित उच्च-सटीक तापमान और आर्द्रता सेंसर, काम के माहौल की वास्तविक समय की निगरानी

• इंटीग्रेटेड स्कैनर नॉनलाइनियर करेक्शन यूजर एडिटर, नैनोमीटर कैरेक्टराइजेशन और माप सटीकता 98% से बेहतर

•

•

•

•

•

•

•

•

•

• विनिर्देश	ए62.4500	ए622.4501	ए62.4503	ए62.4505
  कार्य का तरीका	टैपिंग मोड [वैकल्पिक] संपर्क मोड घर्षण मोड चरण मोड चुंबकीय मोड इलेक्ट्रोस्टैटिक मोड	संपर्क मोड टैपिंग मोड [वैकल्पिक] घर्षण मोड चरण मोड चुंबकीय मोड इलेक्ट्रोस्टैटिक मोड	संपर्क मोड टैपिंग मोड [वैकल्पिक] घर्षण मोड चरण मोड चुंबकीय मोड इलेक्ट्रोस्टैटिक मोड	संपर्क मोड टैपिंग मोड [वैकल्पिक] घर्षण मोड चरण मोड चुंबकीय मोड इलेक्ट्रोस्टैटिक मोड
  वर्तमान स्पेक्ट्रम वक्र	आरएमएस-जेड वक्र [वैकल्पिक] FZ बल वक्र	आरएमएस-जेड वक्र FZ बल वक्र	आरएमएस-जेड वक्र FZ बल वक्र	आरएमएस-जेड वक्र FZ बल वक्र
  XY स्कैन रेंज	20×20um	20×20um	50×50um	50×50um
  XY स्कैन रिज़ॉल्यूशन	0.2 एनएम	0.2 एनएम	0.2 एनएम	0.2 एनएम
  जेड स्कैन रेंज	2.5um	2.5um	5um	5um
  वाई स्कैन संकल्प	0.05 एनएम	0.05 एनएम	0.05 एनएम	0.05 एनएम
  स्कैन स्पीड	0.6 हर्ट्ज ~ 30 हर्ट्ज	0.6 हर्ट्ज ~ 30 हर्ट्ज	0.6 हर्ट्ज ~ 30 हर्ट्ज	0.6 हर्ट्ज ~ 30 हर्ट्ज
  स्कैन कोण	0~360°	0~360°	0~360°	0~360°
  नमूने का आकार	90mm एच≤20mm	90mm एच≤20mm	90mm एच≤20mm	90mm एच≤20mm
  XY स्टेज मूविंग	15 × 15 मिमी	15 × 15 मिमी	25×25um	25×25um
  शॉक-अवशोषित डिजाइन	स्प्रिंग सस्पेंशन	स्प्रिंग सस्पेंशन धातु परिरक्षण बॉक्स	स्प्रिंग सस्पेंशन धातु परिरक्षण बॉक्स	-
  ऑप्टिकल सिस्टम	4x उद्देश्य संकल्प 2.5um	4x उद्देश्य संकल्प 2.5um	10x उद्देश्य संकल्प 1um	ऐपिस 10x इन्फिनिटी प्लान एलडब्ल्यूडी एपीओ 5x10x20x50x 5.0M डिजिटल कैमरा 10 "एलसीडी मॉनिटर, मापने के साथ एलईडी कोहलर रोशनी समाक्षीय मोटे और ठीक फोकसिंग
  उत्पादन	यूएसबी 2.0 / 3.0	यूएसबी 2.0 / 3.0	यूएसबी 2.0 / 3.0	यूएसबी 2.0 / 3.0
  सॉफ़्टवेयर	विन XP/7/8/10	विन XP/7/8/10	विन XP/7/8/10	विन XP/7/8/10

• माइक्रोस्कोप	ऑप्टिकल माइक्रोस्कोप	इलेक्ट्रान सूक्ष्मदर्शी	स्कैनिंग जांच माइक्रोस्कोप
  अधिकतम संकल्प (उम)	0.18	0.00011	0.00008
  टिप्पणी	तेल विसर्जन 1500x	इमेजिंग डायमंड कार्बन परमाणु	उच्च-क्रम वाले ग्रेफाइटिक कार्बन परमाणुओं की इमेजिंग

• जांच-नमूना बातचीत	माप संकेत	जानकारी
  ताकत	विद्युत बल	आकार
  सुरंग धारा	मौजूदा	आकार, चालकता
  चुंबकीय बल	अवस्था	चुंबकीय संरचना
  विद्युत बल	अवस्था	प्रभार वितरण

• 	संकल्प	काम की परिस्थिति	कार्य तापमान	नमूने को नुकसान	निरीक्षण गहराई
  एसपीएम	परमाणु स्तर 0.1nm	सामान्य, तरल, वैक्यूम	कमरा या कम तापमान	कोई भी नहीं	1~2 परमाणु स्तर
  मंदिर	प्वाइंट 0.3 ~ 0.5 एनएम जाली 0.1 ~ 0.2 एनएम	उच्च वैक्यूम	कमरे का तापमान	छोटा	आमतौर पर <100nm
  सेम	6-10nm	उच्च वैक्यूम	कमरे का तापमान	छोटा	10 मिमी @ 10x 1um @ 10000x
  एफआईएम	परमाणु स्तर 0.1nm	सुपर हाई वैक्यूम	30~80K	डैमेज	परमाणु मोटाई

•
•
•

•
