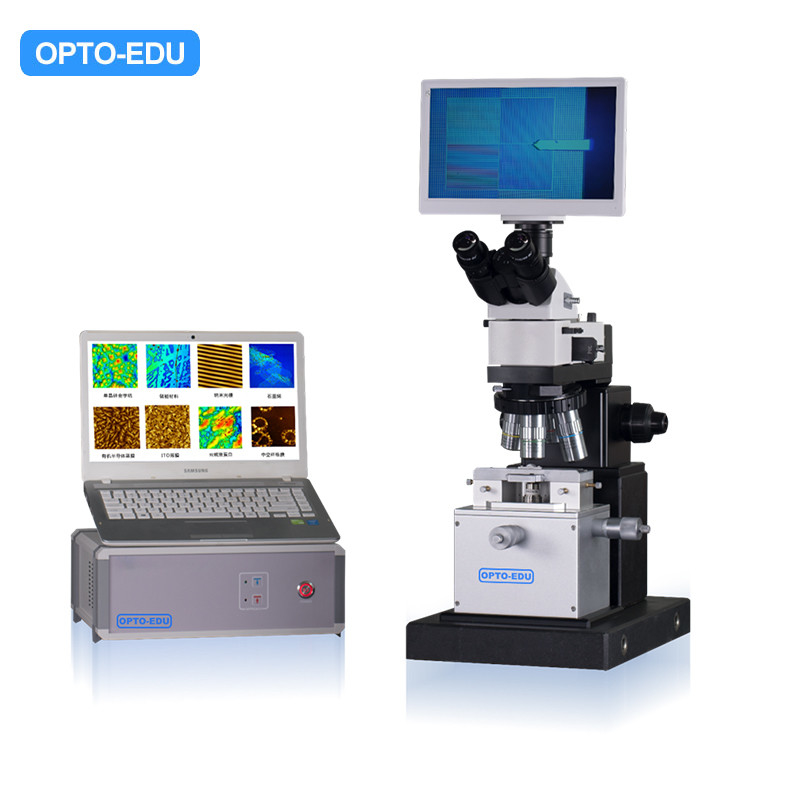

ऑप्टिकल + परमाणु बल माइक्रोस्कोप, ऑल-इन-वन
ऑप्टिकल मेटलोग्राफिक माइक्रोस्कोप और परमाणु बल माइक्रोस्कोप का एकीकृत डिजाइन, शक्तिशाली कार्य
इसमें ऑप्टिकल माइक्रोस्कोप और परमाणु बल माइक्रोस्कोप इमेजिंग फ़ंक्शन दोनों हैं, जो दोनों एक दूसरे को प्रभावित किए बिना एक ही समय में काम कर सकते हैं
◆ साथ ही, इसमें ऑप्टिकल 2डी मापन और परमाणु बल माइक्रोस्कोप 3डी मापन के कार्य हैं
-
लेजर डिटेक्शन हेड और नमूना स्कैनिंग चरण एकीकृत हैं, संरचना बहुत स्थिर है, और विरोधी हस्तक्षेप मजबूत है
प्रेसिजन जांच पोजीशनिंग डिवाइस, लेजर स्पॉट संरेखण समायोजन बहुत आसान है
-
सिंगल-अक्ष ड्राइव नमूना स्वचालित रूप से लंबवत रूप से जांच तक पहुंचता है, ताकि सुई टिप नमूना स्कैन के लंबवत हो
मोटर-नियंत्रित दबाव वाले पीजोइलेक्ट्रिक सिरेमिक स्वचालित पहचान की बुद्धिमान सुई खिला विधि जांच और नमूने की सुरक्षा करती है
-
जांच और नमूना स्कैनिंग क्षेत्र की सटीक स्थिति प्राप्त करने के लिए अल्ट्रा-उच्च आवर्धन ऑप्टिकल पोजिशनिंग सिस्टम
◆ इंटीग्रेटेड स्कैनर नॉनलाइनियर करेक्शन यूजर एडिटर, नैनोमीटर
-
-
-
-
-
-
-
-
विनिर्देश |
ए62.4500 |
ए622.4501 |
ए62.4503 |
ए62.4505 |
कार्य का तरीका |
टैपिंग मोड
[वैकल्पिक] संपर्क मोड घर्षण मोड चरण मोड चुंबकीय मोड इलेक्ट्रोस्टैटिक मोड |
संपर्क मोड टैपिंग मोड
[वैकल्पिक] घर्षण मोड चरण मोड चुंबकीय मोड इलेक्ट्रोस्टैटिक मोड |
संपर्क मोड टैपिंग मोड
[वैकल्पिक] घर्षण मोड चरण मोड चुंबकीय मोड इलेक्ट्रोस्टैटिक मोड |
संपर्क मोड टैपिंग मोड
[वैकल्पिक] घर्षण मोड चरण मोड चुंबकीय मोड इलेक्ट्रोस्टैटिक मोड |
वर्तमान स्पेक्ट्रम वक्र |
आरएमएस-जेड वक्र
[वैकल्पिक] FZ बल वक्र |
आरएमएस-जेड वक्र FZ बल वक्र |
आरएमएस-जेड वक्र FZ बल वक्र |
आरएमएस-जेड वक्र FZ बल वक्र |
XY स्कैन रेंज |
20×20um |
20×20um |
50×50um |
50×50um |
XY स्कैन रिज़ॉल्यूशन |
0.2 एनएम |
0.2 एनएम |
0.2 एनएम |
0.2 एनएम |
जेड स्कैन रेंज |
2.5um |
2.5um |
5um |
5um |
वाई स्कैन संकल्प |
0.05 एनएम |
0.05 एनएम |
0.05 एनएम |
0.05 एनएम |
स्कैन स्पीड |
0.6 हर्ट्ज ~ 30 हर्ट्ज |
0.6 हर्ट्ज ~ 30 हर्ट्ज |
0.6 हर्ट्ज ~ 30 हर्ट्ज |
0.6 हर्ट्ज ~ 30 हर्ट्ज |
स्कैन कोण |
0~360° |
0~360° |
0~360° |
0~360° |
नमूने का आकार |
90mm एच≤20mm |
90mm एच≤20mm |
90mm एच≤20mm |
90mm एच≤20mm |
XY स्टेज मूविंग |
15 × 15 मिमी |
15 × 15 मिमी |
25×25um |
25×25um |
शॉक-अवशोषित डिजाइन |
स्प्रिंग सस्पेंशन |
स्प्रिंग सस्पेंशन धातु परिरक्षण बॉक्स |
स्प्रिंग सस्पेंशन धातु परिरक्षण बॉक्स |
- |
ऑप्टिकल सिस्टम |
4x उद्देश्य संकल्प 2.5um |
4x उद्देश्य संकल्प 2.5um |
10x उद्देश्य संकल्प 1um |
ऐपिस 10x इन्फिनिटी प्लान एलडब्ल्यूडी एपीओ 5x10x20x50x 5.0M डिजिटल कैमरा 10 "एलसीडी मॉनिटर, मापने के साथ एलईडी कोहलर रोशनी समाक्षीय मोटे और ठीक फोकसिंग |
उत्पादन |
यूएसबी 2.0 / 3.0 |
यूएसबी 2.0 / 3.0 |
यूएसबी 2.0 / 3.0 |
यूएसबी 2.0 / 3.0 |
सॉफ़्टवेयर |
विन XP/7/8/10 |
विन XP/7/8/10 |
विन XP/7/8/10 |
विन XP/7/8/10 |
-
माइक्रोस्कोप |
ऑप्टिकल माइक्रोस्कोप |
इलेक्ट्रान सूक्ष्मदर्शी |
स्कैनिंग जांच माइक्रोस्कोप |
अधिकतम संकल्प (उम) |
0.18 |
0.00011 |
0.00008 |
टिप्पणी |
तेल विसर्जन 1500x |
इमेजिंग डायमंड कार्बन परमाणु |
उच्च-क्रम वाले ग्रेफाइटिक कार्बन परमाणुओं की इमेजिंग |
|
|
|
-
जांच-नमूना बातचीत |
माप संकेत |
जानकारी |
ताकत |
विद्युत बल |
आकार |
सुरंग धारा |
मौजूदा |
आकार, चालकता |
चुंबकीय बल |
अवस्था |
चुंबकीय संरचना |
विद्युत बल |
अवस्था |
प्रभार वितरण |
-
|
संकल्प |
काम की परिस्थिति |
कार्य तापमान |
नमूने को नुकसान |
निरीक्षण गहराई |
एसपीएम |
परमाणु स्तर 0.1nm |
सामान्य, तरल, वैक्यूम |
कमरा या कम तापमान |
कोई भी नहीं |
1~2 परमाणु स्तर |
मंदिर |
प्वाइंट 0.3 ~ 0.5 एनएम जाली 0.1 ~ 0.2 एनएम |
उच्च वैक्यूम |
कमरे का तापमान |
छोटा |
आमतौर पर <100nm |
सेम |
6-10nm |
उच्च वैक्यूम |
कमरे का तापमान |
छोटा |
10 मिमी @ 10x 1um @ 10000x |
एफआईएम |
परमाणु स्तर 0.1nm |
सुपर हाई वैक्यूम |
30~80K |
डैमेज |
परमाणु मोटाई |
-
-
-
