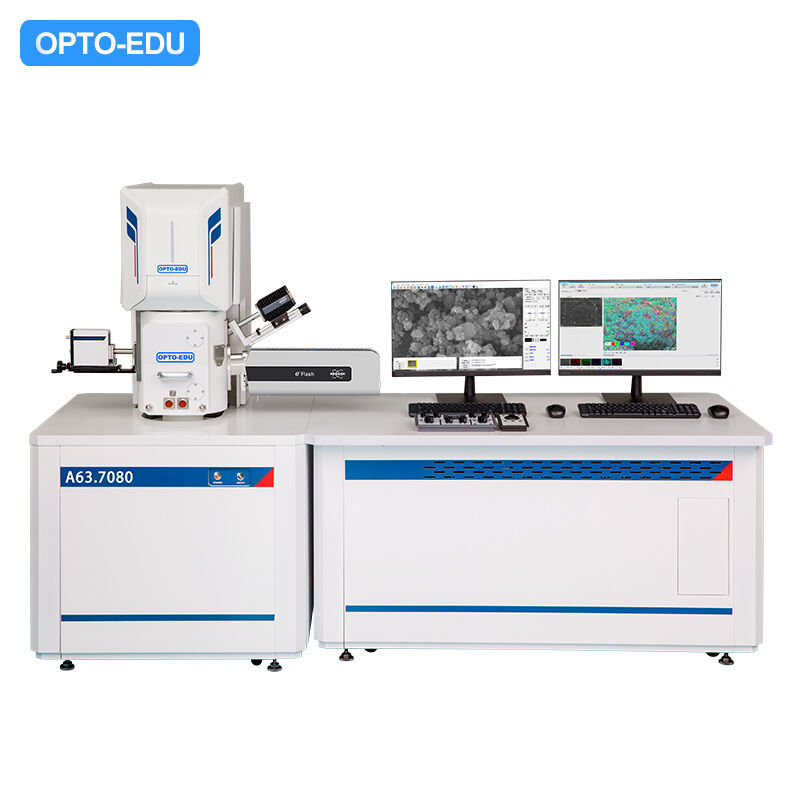

1x~600000x उत्सर्जन स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप Schottky Gun A63.7080 Std Feg Sem
-
प्रमुखता देना
8x उत्सर्जन स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप
,स्कूटी गन उत्सर्जन स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप
-
संकल्प1.5एनएम@15केवी(एसई); 3एनएम@20केवी(बीएसई)
-
बढ़ाई1x~600000x
-
इलेक्ट्रॉन गनशॉट्की एमिशन इलेक्ट्रॉन गन
-
त्वरित वोल्टेज0~30KV
-
वैक्यूम प्रणालीआयन पंप, टर्बो आणविक पंप, रोटेशन पंप
-
नमूना चरणफाइव एक्सिस यूसेंट्रिक मोटराइज्ड स्टेज
-
इलेक्ट्रॉन बीम वर्तमान10pA~0.3μA
-
अधिकतम नमूना व्यास175 मिमी
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामCNOEC, OPTO-EDU
-
प्रमाणनCE,
-
मॉडल संख्याA63.7080
-
दस्तावेज़
-
न्यूनतम आदेश मात्रा1 पीसी
-
मूल्यFOB $1~1000, Depend on Order Quantity
-
पैकेजिंग विवरणनिर्यात परिवहन के लिए गत्ते का डिब्बा पैकिंग,
-
प्रसव के समय5 ~ 20 दिन
-
भुगतान शर्तेंटी/टी, वेस्ट यूनियन, पेपैल
-
आपूर्ति की क्षमता5000 पीसीएस / महीना
1x~600000x उत्सर्जन स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप Schottky Gun A63.7080 Std Feg Sem
| A63.7080, A63.7081 सॉफ्टवेयर मुख्य कार्य | ||
| उच्च वोल्टेज एकीकृत कमीशनिंग | स्वचालित फिलामेंट चालू/बंद | संभावित बदलाव विनियमन |
| चमक समायोजन | विद्युत से केंद्रीय समायोजन | स्वचालित चमक |
| कंट्रास्ट समायोजन | वस्तुनिष्ठ लेंस समायोजन | ऑटो फोकस |
| आवर्धन समायोजन | वस्तुनिष्ठ डीगॉसिंग | स्वचालित दृष्टिवैषम्य उन्मूलन |
| चयनित क्षेत्र स्कैनिंग मोड | इलेक्ट्रिक रोटेशन समायोजन | माइक्रोस्कोप मापदंडों का प्रबंधन |
| प्वाइंट स्कैनिंग मोड | इलेक्ट्रॉन किरण विस्थापन समायोजन | स्कैनिंग फ़ील्ड आकार का वास्तविक समय प्रदर्शन |
| लाइन स्कैनिंग मोड | इलेक्ट्रॉन बीम झुकाव समायोजन | गन लेंस समायोजन |
| सतह स्कैनिंग | स्कैनिंग गति समायोजन | मल्टीचैनल इनपुट |
| उच्च वोल्टेज बिजली की निगरानी | स्विंग सेंटरिंग | शासक माप |
| एसईएम | ए63.7069 ए63.7069-एल ए63.7069-एल.वी |
ए63.7080 ए63.7080-एल |
ए63.7081 |
| संकल्प | 3एनएम@30केवी(एसई) 6nm@30KV(बीएसई) |
1.5एनएम@30केवी(एसई) 3एनएम@30केवी(बीएसई) |
1.0एनएम@30केवी(एसई) 3.0nm@1KV(SE) 2.5nm@30KV(बीएसई) |
| बढ़ाई | 1x~450000x,नकारात्मक सच्चा आवर्धन | 1x~600000x, नकारात्मक सच्चा आवर्धन | 1x~3000000x नकारात्मक सच्चा आवर्धन |
| इलेक्ट्रॉन गन | पूर्व-केंद्रित टंगस्टन फिलामेंट कार्ट्रिज | शॉट्की फील्ड एमिशन गन | शॉट्की फील्ड एमिशन गन |
| वोल्टेज | त्वरित वोल्टेज 0.2～30kV, सतत समायोज्य, चरण समायोजित करें 100V@0-10Kv, 1KV@10-30KV | ||
| त्वरित देखें | एक कुंजी त्वरित दृश्य छवि फ़ंक्शन | एन/ए | एन/ए |
| लेंस प्रणाली | तीन-स्तरीय विद्युतचुंबकीय पतला लेंस | बहु-स्तरीय विद्युतचुंबकीय पतला लेंस | |
| छेद | 3 मोलिब्डेनम ऑब्जेक्टिव एपर्चर, वैक्यूम सिस्टम के बाहर समायोज्य, एपर्चर को बदलने के लिए ऑब्जेक्टिव को अलग करने की आवश्यकता नहीं है | ||
| वैक्यूम सिस्टम | 1 टर्बो आण्विक पम्प 1 यांत्रिक पंप नमूना कक्ष वैक्यूम>2.6E-3Pa इलेक्ट्रॉन गन रूम वैक्यूम>2.6E-3Pa पूरी तरह से ऑटो वैक्यूम नियंत्रण वैक्यूम इंटरलॉक फ़ंक्शन वैकल्पिक मॉडल: A63.7069-LV 1 टर्बो आण्विक पम्प 2यांत्रिक पंप नमूना कक्ष वैक्यूम>2.6E-3Pa इलेक्ट्रॉन गन रूम वैक्यूम>2.6E-3Pa पूरी तरह से ऑटो वैक्यूम नियंत्रण वैक्यूम इंटरलॉक फ़ंक्शन कम वैक्यूमबीएसई (एलवी) के लिए 90 सेकंड में त्वरित स्विच के लिए रेंज 10~270पीए |
1 आयन पंप सेट 1 टर्बो आण्विक पम्प 1 यांत्रिक पंप नमूना कक्ष वैक्यूम>6ई-4पीए इलेक्ट्रॉन गन रूम वैक्यूम>2E-7 Pa पूरी तरह से ऑटो वैक्यूम नियंत्रण वैक्यूम इंटरलॉक फ़ंक्शन |
1 स्पटर आयन पंप 1 गेटर आयन कंपाउंड पंप 1 टर्बो आण्विक पम्प 1 यांत्रिक पंप नमूना कक्ष वैक्यूम>6ई-4पीए इलेक्ट्रॉन गन रूम वैक्यूम>2E-7 Pa पूरी तरह से ऑटो वैक्यूम नियंत्रण वैक्यूम इंटरलॉक फ़ंक्शन |
| डिटेक्टर | से: हाई वैक्यूम सेकेंडरी इलेक्ट्रॉन डिटेक्टर (डिटेक्टर सुरक्षा के साथ) | से: हाई वैक्यूम सेकेंडरी इलेक्ट्रॉन डिटेक्टर (डिटेक्टर सुरक्षा के साथ) | से: हाई वैक्यूम सेकेंडरी इलेक्ट्रॉन डिटेक्टर (डिटेक्टर सुरक्षा के साथ) |
| बीएसई: सेमीकंडक्टर 4 सेगमेंटेशन बैक स्कैटरिंग डिटेक्टर |
वैकल्पिक | वैकल्पिक | |
| वैकल्पिक मॉडल: A63.7069-LV बीएसई (एलवी): सेमीकंडक्टर 4 विभाजन बैक स्कैटरिंग डिटेक्टर |
|||
| सीसीडी:इन्फ्रारेड सीसीडी कैमरा | सीसीडी:इन्फ्रारेड सीसीडी कैमरा | सीसीडी:इन्फ्रारेड सीसीडी कैमरा | |
| पोर्ट का विस्तार करें | 2 नमूना कक्ष पर बंदरगाहों का विस्तार करें ईडीएस, बीएसडी, डब्ल्यूडीएस आदि। |
4 नमूना कक्ष पर बंदरगाहों का विस्तार करें बीएसई, ईडीएस, बीएसडी, डब्ल्यूडीएस आदि। |
4 नमूना कक्ष पर बंदरगाहों का विस्तार करें बीएसई, ईडीएस, बीएसडी, डब्ल्यूडीएस आदि। |
| नमूना चरण | 5 अक्ष चरण, 4ऑटो+1नियमावलीनियंत्रण यात्रा रेंज: एक्स=70मिमी, वाई=50मिमी, जेड=45मिमी, R=360°, T=-5°~+90°(मैनुअल) अलर्ट और स्टॉप फ़ंक्शन स्पर्श करें वैकल्पिक मॉडल: ए63.7069-एल5 एक्सिस ऑटो लार्ज स्टेज |
5 अक्षऑटो मध्यअवस्था यात्रा रेंज: एक्स=80मिमी, वाई=50मिमी, जेड=30मिमी, R=360°, T=-5°~+70° अलर्ट और स्टॉप फ़ंक्शन स्पर्श करें वैकल्पिक मॉडल: ए63.7080-एल5 अक्षऑटो बड़ाअवस्था |
5 अक्षऑटो बड़ाअवस्था यात्रा रेंज: एक्स=150मिमी, वाई=150मिमी, जेड=60मिमी, R=360°, T=-5°~+70° अलर्ट और स्टॉप फ़ंक्शन स्पर्श करें |
| अधिकतम नमूना | व्यास.175मिमी, ऊंचाई 35मिमी | व्यास.175मिमी, ऊंचाई 20मिमी | व्यास.340मिमी, ऊंचाई 50मिमी |
| छवि प्रणाली | वास्तविक स्थिर छवि अधिकतम रिज़ॉल्यूशन 4096x4096 पिक्सेल, छवि फ़ाइल प्रारूप: बीएमपी (डिफ़ॉल्ट), जीआईएफ, जेपीजी, पीएनजी, टीआईएफ |
वास्तविक स्थिर छवि अधिकतम रिज़ॉल्यूशन 16384x16384 पिक्सेल, छवि फ़ाइल प्रारूप: टीआईएफ (डिफ़ॉल्ट), बीएमपी, जीआईएफ, जेपीजी, पीएनजी वीडियो: ऑटो रिकॉर्ड डिजिटल .AVI वीडियो |
वास्तविक स्थिर छवि अधिकतम रिज़ॉल्यूशन 16384x16384 पिक्सेल, छवि फ़ाइल प्रारूप: टीआईएफ (डिफ़ॉल्ट), बीएमपी, जीआईएफ, जेपीजी, पीएनजी वीडियो: ऑटो रिकॉर्ड डिजिटल .AVI वीडियो |
| कंप्यूटर एवं सॉफ्टवेयर | पीसी वर्क स्टेशन विन 10 सिस्टम, पूरे एसईएम माइक्रोस्कोप ऑपरेशन को पूरी तरह से नियंत्रित करने के लिए पेशेवर छवि विश्लेषण सॉफ्टवेयर के साथ, कंप्यूटर विशिष्टता इंटर आई5 3.2 गीगाहर्ट्ज, 4जी मेमोरी, 24" आईपीएस एलसीडी मॉनिटर, 500जी हार्ड डिस्क, माउस, कीबोर्ड से कम नहीं है। | ||
| फोटो प्रदर्शन | छवि स्तर समृद्ध और सूक्ष्म है, जो वास्तविक समय आवर्धन, रूलर, वोल्टेज, ग्रे कर्व दिखाता है | ||
| आयाम & वज़न |
माइक्रोस्कोप बॉडी 800x800x1850 मिमी कार्य तालिका 1340x850x740 मिमी कुल वजन 400 किलोग्राम |
माइक्रोस्कोप बॉडी 800x800x1480 मिमी कार्य तालिका 1340x850x740 मिमी कुल वजन 450 किलोग्राम |
माइक्रोस्कोप बॉडी 1000x1000x1730 मिमी कार्य तालिका 1330x850x740 मिमी कुल वजन 550 किलोग्राम |

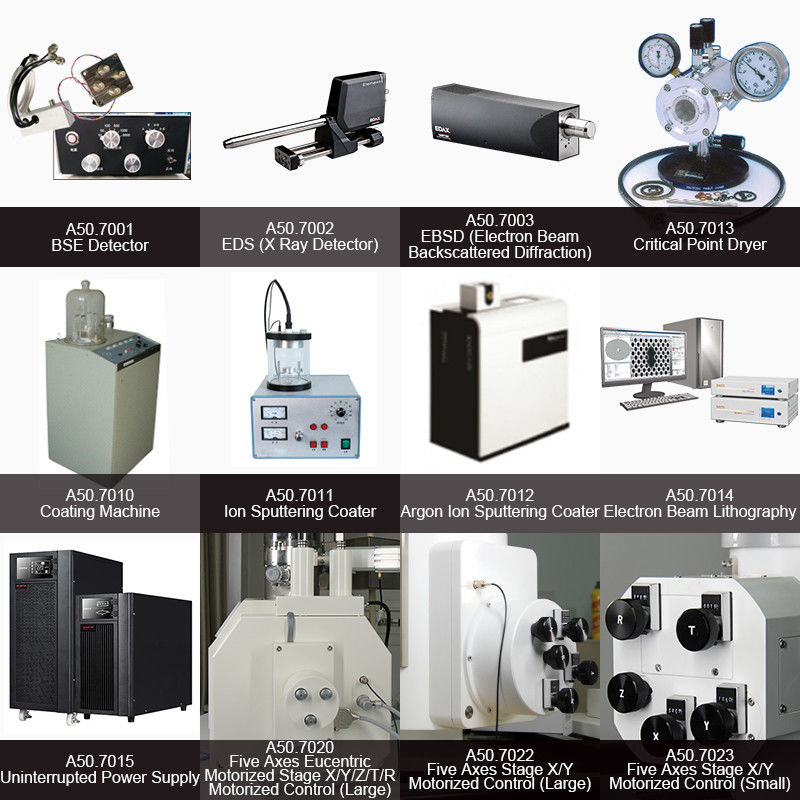

| वैकल्पिक सहायक उपकरण | |||
| वैकल्पिक सहायक उपकरण | ए50.7002ईडीएस एनर्जी डिस्पर्सिव एक्स-रे स्पेक्ट्रोमीटर ए50.7011आयन स्पटरिंग कोटर |
ए50.7001बीएसई बैक स्कैटरिंग इलेक्ट्रॉन डिटेक्टर ए50.7002ईडीएस एनर्जी डिस्पर्सिव एक्स-रे स्पेक्ट्रोमीटर ए50.7011आयन स्पटरिंग कोटर ए50.7030मोटराइज़ कंट्रोल पैनल |
ए50.7001बीएसई बैक स्कैटरिंग इलेक्ट्रॉन डिटेक्टर ए50.7002ईडीएस एनर्जी डिस्पर्सिव एक्स-रे स्पेक्ट्रोमीटर ए50.7011आयन स्पटरिंग कोटर ए50.7030मोटराइज़ कंट्रोल पैनल |
| ए50.7001 | बीएसई डिटेक्टर | सेमीकंडक्टर चार खंड बैक स्कैटरिंग डिटेक्टर; सामग्री ए+बी, आकृति विज्ञान जानकारी एबी में उपलब्ध; सोना उगलने के बिना उपलब्ध नमूना निरीक्षण; सीधे ग्रेस्केल मानचित्र से अशुद्धता और वितरण का निरीक्षण करने में उपलब्ध है। |
| ए50.7002 | ईडीएस (एक्स रे डिटेक्टर) | प्रकाश तत्व विश्लेषण के लिए कम ऊर्जा एक्स-रे ट्रांसमिशन को अनुकूलित करने के लिए सिलिकॉन नाइट्राइड (Si3N4) विंडो; उत्कृष्ट रिज़ॉल्यूशन और उनके उन्नत कम शोर वाले इलेक्ट्रॉनिक्स उत्कृष्ट थ्रूपुट प्रदर्शन प्रदान करते हैं; छोटा पदचिह्न आदर्श ज्यामिति और आटा संग्रह की स्थिति सुनिश्चित करने के लिए लचीलापन प्रदान करता है; डिटेक्टरों में 30mm2 चिप होती है। |
| ए50.7003 | ईबीएसडी (इलेक्ट्रॉन बीम बैकस्कैटरड डिफ्रेक्शन) | उपयोगकर्ता क्रिस्टल अभिविन्यास, क्रिस्टल चरण और सामग्रियों की सूक्ष्म बनावट और संबंधित सामग्रियों के प्रदर्शन आदि का विश्लेषण कर सकता है। ईबीएसडी कैमरा सेटिंग्स का स्वचालित अनुकूलन डेटा संग्रह के दौरान, अधिकतम जानकारी प्राप्त करने के लिए इंटरैक्टिव वास्तविक समय विश्लेषण करें सभी डेटा को टाइम टैग के साथ ब्रांड किया गया था, जिसे किसी भी समय देखा जा सकता है उच्च रिज़ॉल्यूशन 1392 x 1040 x 12 स्कैनिंग और सूचकांक गति: 198 अंक/सेकंड, मानक के रूप में नी के साथ, 2~5एनए की स्थिति के तहत, यह सूचकांक दर ≥99% सुनिश्चित कर सकता है; 100pA पर कम बीम करंट और 5kV के कम वोल्टेज की स्थिति में अच्छा काम करता है अभिविन्यास मापने की सटीकता: 0.1 डिग्री से बेहतर ट्रिपलएक्स इंडेक्स सिस्टम का उपयोग करना: एकल बैंड परिभाषा पर भरोसा करने की कोई आवश्यकता नहीं है, खराब पैटर्न गुणवत्ता का आसान अनुक्रमण समर्पित डेटाबेस: इलेक्ट्रॉन विवर्तन द्वारा प्राप्त ईबीएसडी विशेष डेटाबेस: >400 चरण संरचना सूचकांक क्षमता: यह 7 क्रिस्टल प्रणालियों की सभी क्रिस्टल सामग्रियों को स्वचालित रूप से अनुक्रमित कर सकता है। उन्नत विकल्पों में लोचदार कठोरता (इलास्टिक स्टिफनेस), टेलर (टेलर) कारक, श्मिट (श्मिट) कारक इत्यादि की गणना शामिल है। |
| ए50.7010 | लेपन मशीन | ग्लास सुरक्षा कवच: ∮250 मिमी; 340 मिमी ऊंचा; ग्लास प्रोसेसिंग चैंबर: ∮88मिमी; 140 मिमी ऊँचा, ∮88 मिमी; 57 मिमी ऊंचा; नमूना चरण का आकार: ∮40 मिमी (अधिकतम); वैक्यूम सिस्टम: अणु पंप और यांत्रिक पंप; वैक्यूम डिटेक्शन: पिरानी गेज; वैक्यूम: 2 X 10-3 Pa से बेहतर; वैक्यूम संरक्षण: सूक्ष्म मुद्रास्फीति वाल्व के साथ 20 पीए; नमूना आंदोलन: विमान रोटेशन, झुकाव पूर्वता। |
| ए50.7011 | आयन स्पटरिंग कोटर | ग्लास प्रोसेसिंग चैंबर: ∮100mm; 130 मिमी ऊँचा; नमूना चरण का आकार: ∮40 मिमी (6 नमूना कप पकड़ें); गोल्डन टारगेट साइज़: ∮58mm*0.12mm(मोटाई); वैक्यूम डिटेक्शन: पिरानी गेज; वैक्यूम संरक्षण: सूक्ष्म मुद्रास्फीति वाल्व के साथ 20 पीए; मध्यम गैस: आर्गन या आर्गन गैस के साथ वायु विशेष एयर इनलेट और माइक्रोस्केल में गैस विनियमन। |
| ए50.7012 | आर्गन आयन स्पटरिंग कोटर | नमूना उच्च वैक्यूम के तहत कार्बन और सोने के साथ चढ़ाया गया था; घूमने योग्य नमूना तालिका, समान कोटिंग, कण आकार लगभग 3-5nm; लक्ष्य सामग्री का कोई चयन नहीं, नमूनों को कोई नुकसान नहीं; आयन सफाई और आयन पतलेपन के कार्यों को महसूस किया जा सकता है। |
| ए50.7013 | क्रिटिकल प्वाइंट ड्रायर | आंतरिक व्यास: 82 मिमी, आंतरिक लंबाई: 82 मिमी; दबाव सीमा: 0-2000psi; तापमान रेंज: 0°-50° C (32°-122° F) |
| ए50.7014 | इलेक्ट्रॉन बीम लिथोग्राफी | स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप के आधार पर, एक नवीन नैनो-एक्सपोज़र प्रणाली विकसित की गई; मॉडिफिकेशन ने नैनोस्केल लाइन चौड़ाई छवि बनाने के लिए सभी सेम फ़ंक्शंस को रखा है; संशोधित ईबीएल सिस्टम व्यापक रूप से माइक्रोइलेक्ट्रॉनिक डिवाइस, ऑप्टोइलेक्ट्रॉनिक डिवाइस, क्वांटन डिवाइस, माइक्रोइलेक्ट्रॉनिक सिस्टम आर एंड डी में लागू होता है। |
| A63.7080, A63.7081 मानक उपभोज्य पोशाक | |||
| 1 | फ़ील्ड उत्सर्जन फिलामेंट | माइक्रोस्कोप में स्थापित | 1 पीसी |
| 2 | नमूना कप | व्यास.13 मिमी | 5 पीसी |
| 3 | नमूना कप | व्यास.32 मिमी | 5 पीसी |
| 4 | कार्बन डबल-पक्षीय प्रवाहकीय टेप | 6 मिमी | 1 पैकेज |
| 5 | वैक्यूम ग्रीस | 10 पीसी | |
| 6 | बाल रहित कपड़ा | 1 ट्यूब | |
| 7 | चमकाने वाला पेस्ट | 1 पीसी | |
| 8 | नमूना बॉक्स | 2 बैग | |
| 9 | सूती पोंछा | 1 पीसी | |
| 10 | तेल धुंध फ़िल्टर | 1 पीसी | |
| A63.7080, A63.7081 मानक उपकरण एवं पुर्जे पोशाक | |||
| 1 | भीतरी षट्कोण स्पैनर | 1.5मिमी~10मिमी | 1 सेट |
| 2 | चिमटी | लंबाई 100-120 मिमी | 1 पीसी |
| 3 | स्लॉटेड पेचकश | 2*50मिमी, 2*125मिमी | 2 पीसी |
| 4 | क्रॉस स्क्रूड्राइवर | 2*125मिमी | 1 पीसी |
| 5 | वेंट पाइप साफ करें | व्यास.10/6.5 मिमी (बाहर व्यास/भीतरी व्यास) | 5मी |
| 6 | वेंट दबाव कम करने वाला वाल्व | आउटपुट दबाव 0-0.6MPa | 1 पीसी |
| 7 | आंतरिक बेकिंग बिजली की आपूर्ति | 0-3ए डीसी | 2 पीसी |
| 8 | यूपीएस बिजली की आपूर्ति | 10kVA | 2 पीसी |
| स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप नमूना तैयार करने का उपकरण | ||
|
|
|
|
