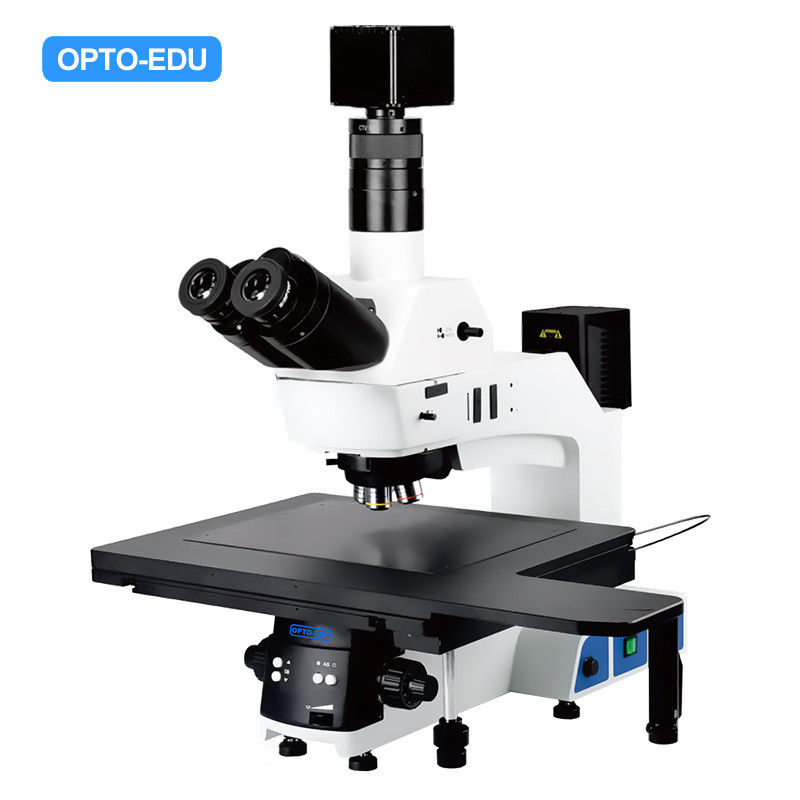

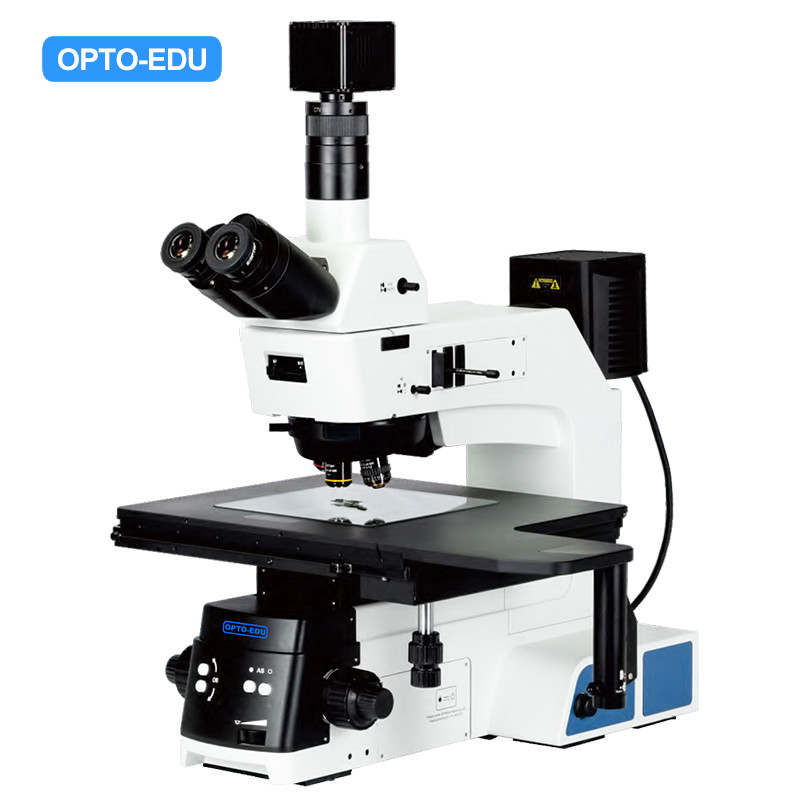

OPTO EDU A13.0915 ट्रिनोकुलर मेटलर्जिकल माइक्रोस्कोप सेमी-एपीओ मोटर चालित नाक का टुकड़ा
-
प्रमुखता देना
मोटर चालित नाक के टुकड़े धातु विज्ञान माइक्रोस्कोप
,त्रिकुलर धातु विज्ञान माइक्रोस्कोप
,अर्ध-एपीओ धातु विज्ञान माइक्रोस्कोप
-
ऑप्टिकल सिस्टमइन्फिनिटी कलर करेक्टेड ऑप्टिकल सिस्टम
-
अवलोकनउज्ज्वल क्षेत्र (बीएफ)/निकट-अवरक्त (एनआईआर)
-
सिर देखनाएनआईआर 30° ट्रिनोक्यूलर हेड (सीधी छवि)
-
ऐपिसWF PL10X/23mm, डायोप्टर समायोज्य, उच्च आईपॉइंट
-
उद्देश्यइन्फिनिटी प्लान सेमी-एपीओ एनआईआर उद्देश्य
-
नोजपीसडीएलसी स्लॉट के साथ मोटर चालित सेक्स्टपल नोज़पीस
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामCNOEC, OPTO-EDU
-
प्रमाणनCE,
-
मॉडल संख्याए13.0915
-
दस्तावेज़
-
न्यूनतम आदेश मात्रा1 पीसी
-
मूल्यFOB $1~1000, Depend on Order Quantity
-
पैकेजिंग विवरणनिर्यात परिवहन के लिए कार्टन पैकिंग
-
प्रसव के समय5 ~ 20 दिन
-
भुगतान शर्तेंटी/टी, पश्चिम संघ, पेपैल
-
आपूर्ति की क्षमता5000 पीसी / महीना
OPTO EDU A13.0915 ट्रिनोकुलर मेटलर्जिकल माइक्रोस्कोप सेमी-एपीओ मोटर चालित नाक का टुकड़ा
|
एक एनआईआर माइक्रोस्कोप एक प्रकार का माइक्रोस्कोप है जो नज़दीकी अवरक्त विकिरण (एनआईआर) का उपयोग नमूनों की छवि बनाने और उनकी रासायनिक संरचना के बारे में वर्णक्रमीय जानकारी प्राप्त करने के लिए करता है।यह तकनीक माइक्रोस्कोपी के स्थानिक संकल्प को एनआईआर स्पेक्ट्रोस्कोपी के स्पेक्ट्रल विश्लेषण के साथ जोड़ती है ताकि माइक्रोस्कोपिक स्तर पर सामग्री का विश्लेषण करने के लिए एक शक्तिशाली उपकरण प्रदान किया जा सके. |
|
|
व्यापक स्पेक्ट्रम रेंज के लिए एनआईआर कैमरा
A13.0915 श्रृंखला में एक व्यापक स्पेक्ट्रम समर्पित अवरक्त एनआईआर कैमरा का उपयोग किया गया है, जो उज्ज्वल क्षेत्र और अवरक्त अवलोकन को कवर करता है। क्षेत्र प्रकाश, व्यापक इमेजिंग दृश्य क्षेत्र और उच्च संकल्प।क्षेत्र सरणी का पता लगाने के लिए बैंडपास रंग फ़िल्टर के साथ प्रयोग किया जाता है. यह विभिन्न ग्राहकों की जरूरतों को पूरा करने के लिए सिलिकॉन वेफर के अंदर चिप के विभिन्न भागों के लिए प्रतिक्रिया कर सकते हैं. व्यापक क्षेत्र प्रकाश, क्षेत्र सरणी का पता लगाने व्यापक स्पेक्ट्रम प्राप्त करने के लिए,बड़े दृश्य क्षेत्र और उच्च संकल्प इमेजिंग. |
| एनआईआर कैमरा | पिक्सेल | बैंड | फ्रेम दर | पिक्सेल आकार |
| A59.0971-3.2M (मानक) | 3.2M | 400~1100nm | 120fps@2064x1544 | 3.45 μm |
| A59.0971-1.3M (वैकल्पिक) | 1.3M | 400~1700nm | 72fps@1280X1024 | 5 μm |
|
एनआईआर प्रतिबिंबित एपि-इल्लुमिनेटर ● प्रकाशकों में ऑप्टिकल तत्वों के लिए. डिवाइस 400-1700nmband पारदर्शी में बढ़ जाती है, आप उज्ज्वल क्षेत्र (बीएफ) और अवरक्त (एनआईआर) क्षेत्र चयन, व्यापक स्पेक्ट्रल रेंज के बीच चयन कर सकते हैं,छोटा फैलाव, सिलिकॉन वेफर्स (जर्मनियम शीट) के लिए उपयुक्त है मजबूत प्रवेश प्रदर्शन है। ● एपर्चर डायफ्राम और ऑब्जेक्टिव लेंस आवर्धन स्वचालित मिलान से भिन्न होते हैं, मैन्युअल समायोजन की आवश्यकता नहीं, तेज और कुशल, विभिन्न उपयोगकर्ताओं के लिए उपयुक्त एक ही दृश्य प्रभाव का निरीक्षण करते हैं। |
|
|
एनआईआर अनंत योजना अर्ध-एपीओ लक्ष्य विशेष रूप से डिज़ाइन किए गए A5M.0946 एनआईआर उद्देश्यों के साथ, आप वास्तविक समय में पैक किए गए चिप्स और वेफर्स के अंदर का निरीक्षण कर सकते हैं, आसानी से स्पष्ट अल्ट्रा-वाइड स्पेक्ट्रम इमेजिंग दिखा सकते हैं। ●A13.0915 श्रृंखला औद्योगिक इन्फ्रारेड माइक्रोस्कोप इमेजिंग सिस्टम 5X-50X पेशेवर इन्फ्रारेड वस्तुओं से लैस है दर्पण जो दृश्य और निकट-इन्फ्रारेड तरंग दैर्ध्य से विचलन सुधार प्रदान करता है,पारंपरिक ब्राइटफील्ड और समर्पित अवरक्त अवलोकन के लिए उपयुक्त। ●बड़े संख्यात्मक एपर्चर वाले उच्च आवर्धन वाले उद्देश्यों के लिए, ओवरले को सही करने के लिए एक सुधार रिंग जोड़ी जाती है।कवर शीट की अलग मोटाई के कारण होने वाले विचलन निकट-अवरक्त बैंड में उच्च परिभाषा और सटीक पता लगाने की अनुमति देते हैं. |
|
एनआईआर फ़िल्टर स्लाइडर A13.0915 बहु-छेद फ़िल्टर स्लाइडर, 1100nm, 1200nm, 1300nm बैंडपास निकट-अवरक्त रंग फ़िल्टर के लिए डिज़ाइन किया गया है।संकीर्ण बैंड चौड़ाई द्वितीयक फ़िल्टरिंग के माध्यम से एक ही क्षेत्र में विभिन्न संरचनाओं की प्रतिक्रियाओं को महसूस, और तेज चित्र प्राप्त करें। |
|
एर्गोनॉमिक डिजाइन उच्चतम कार्य कुशलता प्रदान करता है |
|
|
उच्च गति मोटर चालित नाक का टुकड़ा ● उच्च दोहराए जाने योग्य पोजिशनिंग सटीकता के साथ आवश्यक उद्देश्य को जल्दी और सटीक रूप से खोजने के लिए आगे और पीछे की ओर चलने वाले मोड से लैस।
● यांत्रिक स्विचिंग मोड प्रभावी रूप से नाक के कामकाजी जीवन को बढ़ाता है। |
|
अधिक परिचालन कार्यों के साथ स्वतंत्र रूप से विकसित सॉफ्टवेयर A13.0915एमवी इमेज सॉफ्टवेयर को अपनाता है। प्रबंधन, माप, छवि संग्रह और परत प्रबंधन जैसे कार्यात्मक मॉड्यूल पर, अतिरिक्त अद्वितीय अवरक्त छवि वृद्धि समारोह के साथ,यह भी ग्राहक की जरूरतों के अनुसार अनुकूलित किया जा सकता है. |
|
छवि सुधार अवरक्त प्रवेश की छवि की स्पष्टता में सुधार, स्थानीय विवरणों को अधिक स्पष्ट बनाना। |
|
|
अल सॉफ्टवेयर सशक्तिकरण स्व-विकसित एआई स्वचालित रूप से नमूने में दोषों का पता लगा सकता है मुख्य सीखने का कार्य, स्वचालित दोष पहचान, कैप्चर, गिनती के आंकड़े और अन्य कार्य।विभिन्न ग्राहकों के अनुसार मांग पर अनुकूलित. |
| A13.0915 NIR निकट-अवरक्त औद्योगिक धातु विज्ञान माइक्रोस्कोप | A13.0915 | कैटा. | ||||
| 6R | 8R | 12R | 12आरटी | |||
| ऑप्टिकल प्रणाली | अनंत रंग सुधारित ऑप्टिकल प्रणाली | ● | ● | ● | ● | |
| अवलोकन | उज्ज्वल क्षेत्र (बीएफ) / निकट अवरक्त (एनआईआर) | ● | ● | ● | ● | |
| देखने वाला सिर | एनआईआर 30° त्रिकोणीय सिर (उभे चित्र), इंटरपुपिलरी 50-76 मिमी, विभाजन अनुपात 100:0 या 0:100 | ● | ● | ● | ● | ए५३.0915 |
| चश्मा | WF PL10X/22mm, डायओप्टर समायोज्य, उच्च नेत्र बिंदु | ○ | ○ | ○ | ○ | A51.0904-1022T |
| WF PL10X/22mm, डायओप्टर समायोज्य, उच्च नेत्र बिंदु, माइक्रोमीटर के साथ | ○ | ○ | ○ | ○ | A51.0905-1022NRT | |
| WF PL10X/23mm, डायओप्टर समायोज्य, उच्च नेत्र बिंदु | ● | ● | ● | ● | A51.0904-1023T | |
| WF PL10X/23mm, डायओप्टर समायोज्य, उच्च नेत्र बिंदु, माइक्रोमीटर के साथ | ○ | ○ | ○ | ○ | A51.0905-1023NRT | |
| अनंत योजना अर्ध-एपीओ एनआईआर लक्ष्य | NIR5X/0.15, WD=19.5mm, तरंग दैर्ध्य 450-1700nm | ● | ● | ● | ● | A5M.0946-5 |
| NIR10X/0.3, WD=12.2mm, तरंग दैर्ध्य 450-1700nm | ● | ● | ● | ● | A5M.0946-10 | |
| NIR20X/0.45, WD=7.31-7.57mm, तरंग दैर्ध्य 450-1700nm, कवर ग्लास 0-1.2mm सुधार रिंग के साथ | ● | ● | ● | ● | A5M.0946-20 | |
| NIR50X/0.70, WD=2.68-2.93mm, तरंग दैर्ध्य 450-1700nm, कवर ग्लास 0-1.2mm सुधार रिंग के साथ | ● | ● | ● | ● | A5M.0946-50 | |
| नाक का टुकड़ा | मोटर चालितडीआईसी स्लॉट के साथ सिक्सटप्ल नाकपीस | ● | ● | ● | ● | |
| ध्यान केंद्रित करना | कम स्थिति समाक्षीय फोकस तंत्र, मोटी सीमा 35 मिमी, ठीक सटीकता 0.001 मिमी, ऊपरी सीमा और तनाव समायोजन के साथ। | ● | ● | ● | ● | A54.0930-MX6 |
| फ्रेम और प्रकाशक | एनआईआर प्रतिबिंबफ्रेम, 100-240V चौड़ा वोल्टेज बिजली की आपूर्ति --एनआईआर रिफ्लेक्ट इल्युमिनेटर 12V100W हलोजन, चर मोटर चालित एपर्चर डायफ्राम के साथ, केंद्र समायोजित; बीएफ/एनआईआर स्विच के साथ; फिल्टर स्लॉट के साथ, |
● | ● | ● | - | |
| एनआईआर प्रतिबिंबित और प्रसारित करेंफ्रेम, 100-240V चौड़ा वोल्टेज बिजली की आपूर्ति --एनआईआर रिफ्लेक्ट इल्युमिनेटर 12V100W हलोजन, चर मोटर चालित एपर्चर डायफ्राम के साथ, केंद्र समायोजित; बीएफ/एनआईआर स्विच के साथ; फिल्टर स्लॉट के साथ, --प्रसारित प्रकाश 5W गर्म एलईडी, |
- | - | - | ● | ||
| चरण | 6 ¢तीन परतों वाला यांत्रिक चरण; आकार 445x240 मिमी, चलती रेंज158x158 मिमी; तेजी से आंदोलन के लिए क्लच हैंडल के साथ;प्रतिबिंब के लिए धातु प्लेट के साथ | ● | - | - | A54.0971-6R | |
| 6 ′′ वेफर ट्रे के साथ रोटरी स्टेज, 4 ′′, 5 ′′, 6 ′′ इंच के वेफर के लिए उपयुक्त | ○ | - | - | - | A54.0971-6WT | |
| 8 ¢तीन परतों वाला मैकेनिकल स्टेज, आकार 525x330mm, चलती रेंज 210x210mm; तेजी से आंदोलन के लिए क्लच हैंडल के साथ; प्रतिबिंब के लिए धातु प्लेट के साथ | ● | - | - | A54.0971-8R | ||
| 8 ̊ वेफर ट्रे के साथ घूर्णी चरण, 6 ̊, 8 ̊ वेफर के लिए उपयुक्त | - | ○ | - | - | A54.0971-8WT | |
| 12×14तीन परतें यांत्रिक चरण; आकार 710x420mm, चलती सीमा 305x356mm, तेजी से आंदोलन के लिए क्लच हैंडल के साथ;प्रतिबिंब के लिए धातु चरण प्लेट के साथ | - | - | ● | - | A54.0971-12R | |
| 12×14तीन परतें यांत्रिक चरण; आकार 710x420mm, चलती सीमा 305x356mm, तेजी से आंदोलन के लिए क्लच हैंडल के साथ;प्रतिबिंब और संचरण के लिए कांच मंच प्लेट के साथ | - | - | - | ● | A54.0971-12RT | |
| 12 ̊ वेफर ट्रे के साथ घूर्णी चरण, 6 ̊, 8 ̊, 12 ̊ वेफर के लिए उपयुक्त | - | - | ○ | ○ | A54.0971-12WT | |
| फ़िल्टर | एनआईआर बैंड-पास फ़िल्टर 1100 एनएम | ● | ● | ● | ● | A56.0971-1100 |
| एनआईआर बैंड-पास फ़िल्टर 1200 एनएम | ○ | ○ | ○ | ○ | A56.0971-1200 | |
| एनआईआर बैंड-पास फ़िल्टर 1300 एनएम | ○ | ○ | ○ | ○ | A56.0971-1300 | |
| कैमरा | 1.3M एनआईआर 400-1700nm मोनोक्रोम कैमरा, इनजीएएस, 125fpa@1280x1024, कैमरा लिंक, पिक्सेल आकार 5um | ○ | ○ | ○ | ○ | A59.0971-1.3M |
| 3.2M एनआईआर 400-1100nm मोनोक्रोम कैमरा, सोनी आईएमएक्स252, 120fps@2064 x1544, यूएसबी 3.0, पिक्सेल आकार 3.45um | ● | ● | ● | ● | A59.0971-3.2M | |
| कैमरा एडाप्टर | 0.35X सी-माउंट, फोकस समायोज्य | ○ | ○ | ○ | ○ | A55.0930-35 |
| 0.5 X सी-माउंट, फोकस समायोज्य | ○ | ○ | ○ | ○ | A55.0930-05 | |
| 0.65X सी-माउंट, फोकस समायोज्य | ○ | ○ | ○ | ○ | A55.0930-65 | |
| 1X सी-माउंट, फोकस समायोज्य | ● | ● | ● | ● | A55.0930-10 | |
| अन्य | चरण माइक्रोमीटर 0.01 मिमी ग्रिटिकल, धातु विज्ञान सुधार फिल्म | ● | ● | ● | ● | |
| छवि प्रसंस्करण, छवि अधिग्रहण, छवि प्रबंधन, माप कार्यों के साथ एमवी छवि सॉफ्टवेयर | ● | ● | ● | ● | ||
| पीसी i5 16G, 1T+256G, 2G ग्राफिक, 23' एलसीडी | ● | ● | ● | ● | ||
| स्प्लिटर M4, M6 | ● | ● | ● | ● | ||
