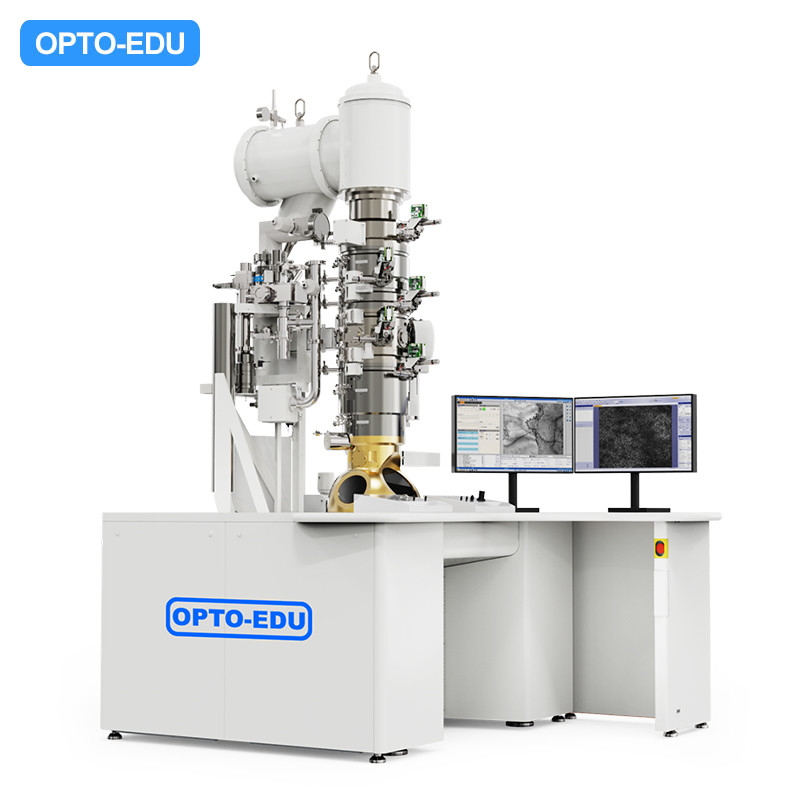

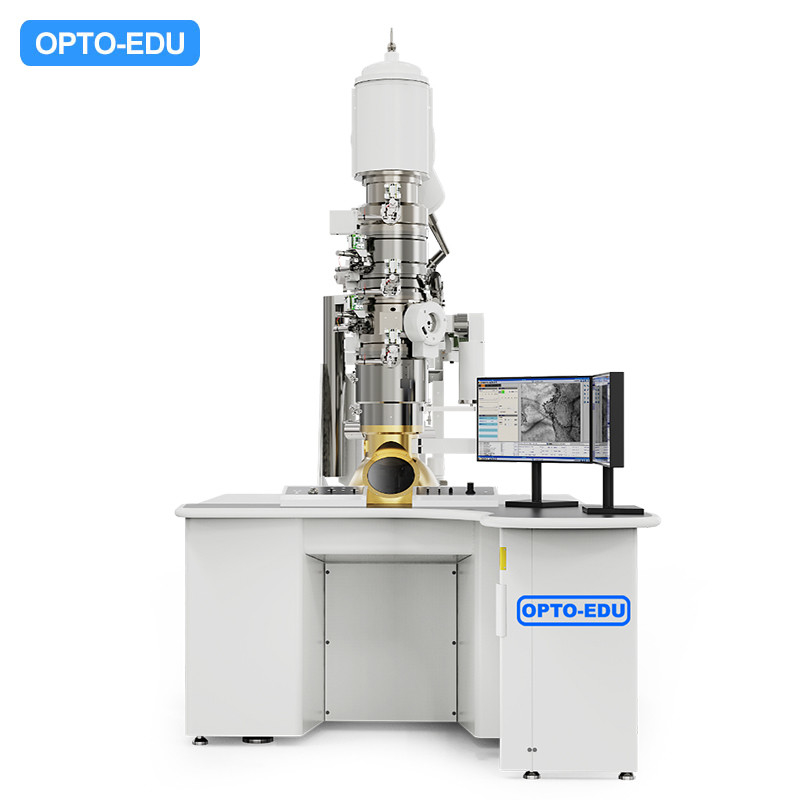

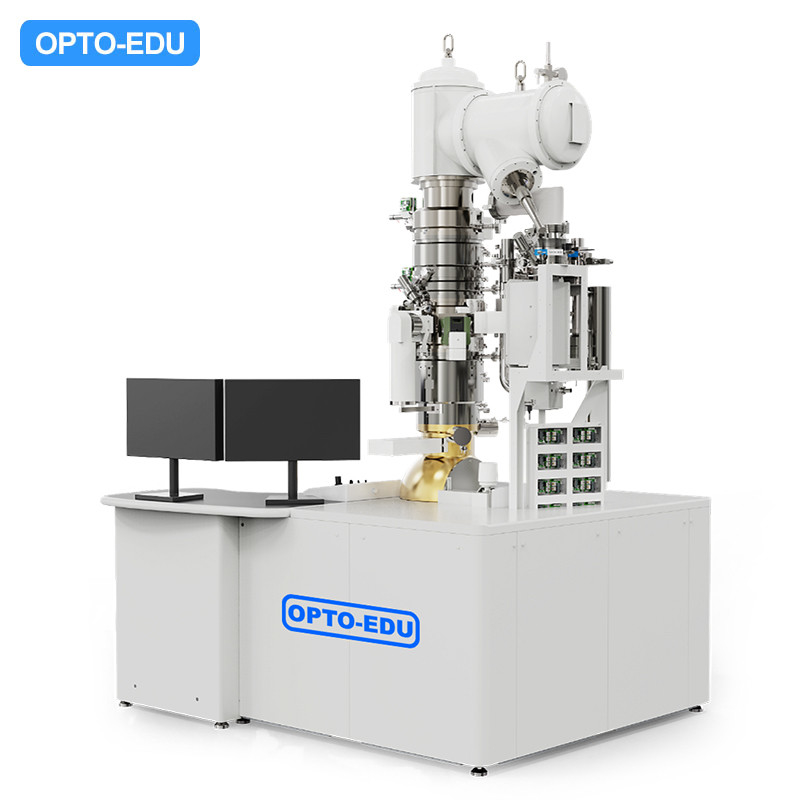

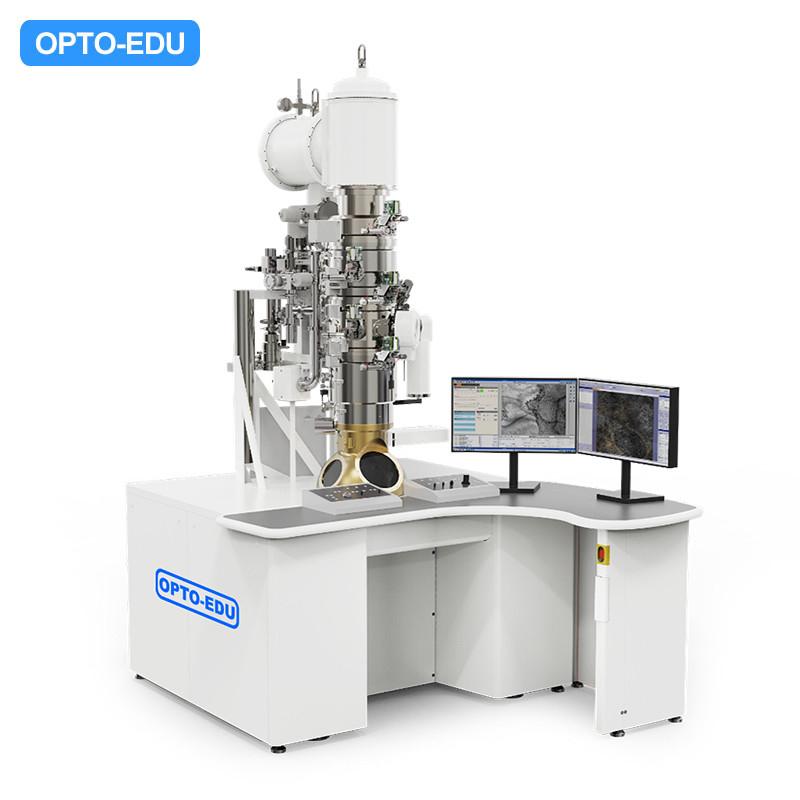

फील्ड इमिशन ट्रांसमिशन इलेक्ट्रॉन माइक्रोस्कोप (टीईएम), 200 केवी, 1500000x |
त्वरक वोल्टेज |
200 केवी, फैक्ट्री 80 केवी और 200 केवी पर संरेखित |
इलेक्ट्रॉन स्रोत |
उच्च चमक वाला शॉटकी क्षेत्र उत्सर्जक |
जांच करंट |
≥ 1.5nA/1nm जांच |
बीम करंट |
अधिकतम ≥ 50nA 200kV पर |
टीईएम लाइन रिज़ॉल्यूशन |
0.23 एनएम |
टीईएम सूचना सीमा |
0.2 एनएम |
आवर्धन |
20 गुना से 1500000 गुना तक। |
एफईजी बंदूक वैक्यूम |
< 1x10-6Pa, |
टीईएम कॉलम वैक्यूम |
<5x10-5Pa |
गोनिओमीटर |
पूरी तरह से एक्सेन्ट्रिक गोनिओमीटर सभी 5-अक्ष मोटर के साथ |
कैमरा |
20M स्पीड बढ़ाया नीचे घुड़सवार CMOS कैमरा EMSIS XAROSA 5120x3840 |
चरण |
कम्प्यु स्टेज डबल टिल्ट धारक |
X ±1mm, Y ±1mm, Z ±0.35mm, α ±25°, β ±25° |
उन्नयन योग्य |
एसटीईएम, क्रायो नमूने, टोमोग्राफी, ईडीएस विश्लेषण |
वारंटी |
वारंटी एक (1) वर्ष। |
वैकल्पिक सामान |
स्थापना |
साइट पर स्थापना और परिचालन प्रशिक्षण सेवा पैक वैकल्पिक |
STEM |
पीएनडीटेक्टर एनुलर एसटीईएम डिटेक्टर, उन्नत मॉड्यूल एडीवी-एसटीईएम (एसटीईएम-एचएएडीएफ और बीएफ सहित) |
ईडीएस |
ब्रूकर एक्सफ्लैश 7टी30एस |
टोमोग्राफी धारक |
1.. नमूना आकारः φ3 मिमी। |
2अल्फा झुकाव सीमाः ±70° |
3संकल्पः ≤0.34nm (किसी भी दिशा में) । |
4. बहाव दरः <1.5nm/min. |
5दृश्य क्षेत्रः ≥1.6mm@70° झुकाव। |
क्रियो-प्रोबेल धारक |
क्रियो-प्रोबेल धारक: |
1नमूना आकारः φ3 मिमी। |
2अल्फा झुकाव सीमाः ±70°. |
3संकल्पः ≤0.34nm (किसी भी दिशा में) |
4. बहाव दरः <1.5nm/min. |
5दृश्य क्षेत्रः ≥1.6mm@70° झुकाव। |
आणविक पंप स्टेशन |
1. 10e-7 mbar से बेहतर परम वैक्यूम. |
2बहु-कार्यात्मक: नमूना और रॉड भंडारण, इन-सइट रॉड लीक परीक्षण। |
