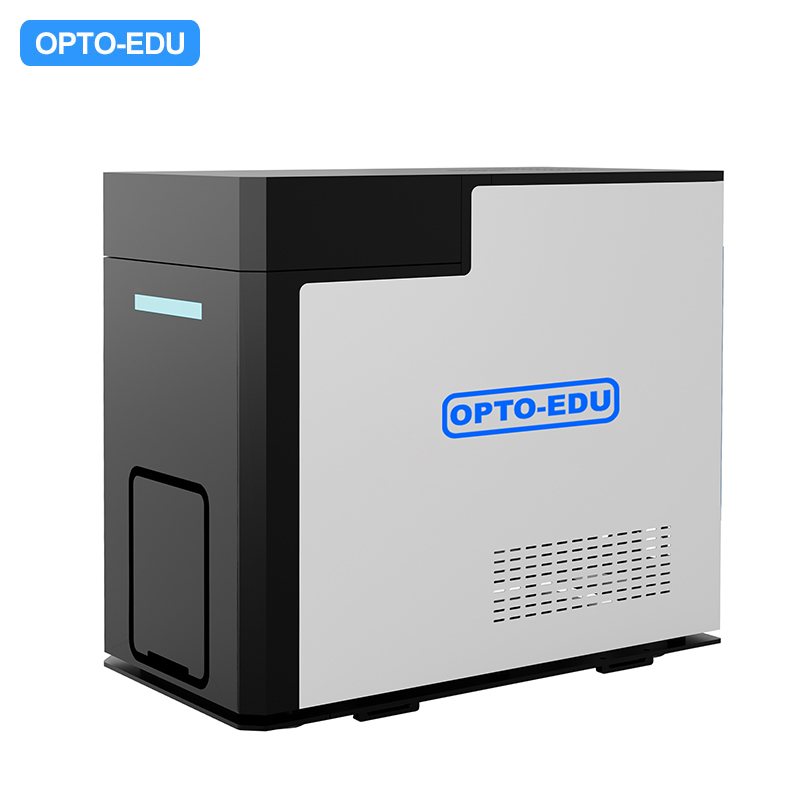

OPTO-EDU A63.7001 Tungsten Filament Scanning Electron Microscope SE BSE 150000x 10nm@15KV

OPTO-EDU A63.7001 वुल्फ़ास्टन फिलामेंट स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप SE BSE 150000x 10nm@15KV

Resolution

10nm@15KV
Magnification

150000x
Electron Gun

Tungsten
Voltage

5/10/15KV
Detector

BSE+SE
Navigation CCD

CCD
Place of Origin

China
ब्रांड नाम

CNOEC, OPTO-EDU
प्रमाणन

CE, Rohs
Model Number

A63.7001
दस्तावेज़

उत्पाद पुस्तिका पीडीएफ
Minimum Order Quantity

1 pc
मूल्य

FOB $1~1000, Depend on Order Quantity
Packaging Details

Carton Packing, For Export Transportation
Delivery Time

5~20 Days
Payment Terms

T/T, West Union, Paypal
Supply Ability

5000 pcs/ Month

OPTO-EDU A63.7001 वुल्फ़ास्टन फिलामेंट स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप SE BSE 150000x 10nm@15KV

button button

आवर्धन 150000x रिज़ॉल्यूशन 10nm@15KV डिटेक्टर SE+BSE+CCD के साथ, वैकल्पिक EDS,
मानक 2 अक्ष XY मोटर चालित स्टेज, 40x30mm (40x40mm वैकल्पिक) घूमना
अधिकतम नमूना आकार 80x42x40mm, कार्य दूरी 5-35mm
उच्च वैक्यूम 1x10-1Pa चैंबर में, मैकेनिकल पंप, मॉलिक्यूलर पंप के साथ
एक कुंजी ऑटो फोकस, ऑटो ब्राइटनेस और कंट्रास्ट एडजस्ट, शॉक एब्जॉर्बिंग टेबल की आवश्यकता नहीं है

स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोपी (SEM) ट्रांसमिशन इलेक्ट्रॉन माइक्रोस्कोपी (TEM) और ऑप्टिकल माइक्रोस्कोपी के बीच एक अवलोकन माध्यम है।

यह एक संकीर्ण रूप से केंद्रित उच्च-ऊर्जा इलेक्ट्रॉन बीम के साथ नमूने को स्कैन करता है, और बीम और पदार्थ के बीच की बातचीत के माध्यम से विभिन्न पदार्थों को उत्तेजित करता है। जानकारी एकत्र की जाती है, प्रवर्धित की जाती है, और सामग्री की सूक्ष्म आकृति विज्ञान की विशेषता के उद्देश्य को प्राप्त करने के लिए फिर से इमेज की जाती है। सुविधाजनक संचालन, तेज़ इमेजिंग और स्थिर प्रदर्शन के डिजाइन लक्ष्यों का पालन करते हुए, OPTO-EDU ने स्वतंत्र रूप से एक टंगस्टन फिलामेंट डेस्कटॉप स्कैनर विकसित किया है।

A63.7001 स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोपमें एकतेज़ स्कैनिंगगति और 10M की सिग्नल अधिग्रहण बैंडविड्थ है, जो वीडियो मोड में नमूनों को सुचारू रूप से और वास्तविक समय में प्रदर्शित कर सकता है। सभी ऑपरेशन माउस से पूरे किए जा सकते हैं, और डायाफ्राम को केंद्रित करने जैसे जटिल चरणों की कोई आवश्यकता नहीं है। फोकस करने और दृष्टिवैषम्य को खत्म करने के बाद, आप सीधे तस्वीरें ले सकते हैं। होस्ट उच्च वोल्टेज और नियंत्रण प्रणाली, छोटे आकार, स्थानांतरित करने में आसान, स्थापना के लिए कोई विशेष वातावरण नहीं, बस एक टेबल खोजें, पावर में प्लग करें, आप काम करना शुरू कर सकते हैं।

मुख्य विशिष्टता:

1. त्वरण वोल्टेज: 5KV/10KV/15KV

2. इलेक्ट्रॉन गन प्रकार: पूर्व-संरेखित टंगस्टन फिलामेंट, जीवनकाल 100 घंटे, उपयोगकर्ता द्वारा बदलने में आसान, अत्यधिक एकीकृत दो-चरण गन लेंस, ऑब्जेक्टिव लेंस के डायाफ्राम को मैन्युअल रूप से समायोजित करने की आवश्यकता नहीं है।

3. आवर्धन ≥150000X；

4. रिज़ॉल्यूशन:≤10nm@15KV

5. डिटेक्टर: माध्यमिक इलेक्ट्रॉन डिटेक्टर (SE), चतुर्भुज बैकस्कैटर डिटेक्टर (BSE),

6. स्टेज: 2 अक्ष XY मोटर चालित स्टेज, 40x30mm (40x40mm वैकल्पिक) घूमना；

7. अधिकतम नमूना आकार: 80x42x40mm

8. नमूना परिवर्तन और उच्च वैक्यूम पंपिंग समय≤ 90s।

9. उच्च वैक्यूम सिस्टम: अंतर्निहित टर्बो मॉलिक्यूलर पंप, बाहरी मैकेनिकल पंप, नमूना कक्ष में वैक्यूम ≥1x10-1Pa, पूरी तरह से स्वचालित नियंत्रण;

10. वीडियो मोड ≥512x512 पिक्सेल, छोटे विंडो स्कैनिंग की आवश्यकता नहीं है।

11. त्वरित स्कैन मोड: इमेजिंग समय≤3s, 512x512 पिक्सेल।

12. धीमी स्कैन मोड: इमेजिंग समय≤40s, 2048x2048 पिक्सेल।

13. छवि फ़ाइल: BMP, TIFF, JPEG, PNG।

14. चमक और कंट्रास्ट का एक-कुंजी स्वचालित समायोजन, ऑटो-फोकस।

15. नेविगेशन फ़ंक्शन: ऑप्टिकल कैमरा नेविगेशन और केबिन कैमरा।

16. छवि माप फ़ंक्शन: दूरी, कोण, आदि।

17. कंप्यूटर और सॉफ्टवेयर, माउस नियंत्रण सहित।

18. वैकल्पिक:

--टंगस्टन फिलामेंट (20pcs/बॉक्स)

--EDS

19. माइक्रोस्कोप का आकार: 283*553*505mm, मैकेनिकल पंप का आकार 340*160*140mm

मॉडल	A63.7001	A63.7002	A63.7003	A63.7004	A63.7005
रिज़ॉल्यूशन	10nm@15KV	6nm@18KV	4nm@20KV	3nm@20KV	2.5nm@15KV
आवर्धन	150000x	200000x	360000x	360000x	1000000x
इलेक्ट्रॉन गन	टंगस्टन	टंगस्टन	टंगस्टन	LaB6	Schotty FEG
वोल्टेज	5/10/15KV	3-18KV	3-20KV	3-20KV	1-15KV
डिटेक्टर	BSE+SE	BSE+SE	BSE+SE	BSE+SE	BSE+SE
नेविगेशन CCD	CCD	CCD	CCD+केबिन कैमरा	CCD+केबिन कैमरा	CCD+केबिन कैमरा
वैक्यूम समय	90s	90s	30s	90s	180s
वैक्यूम सिस्टम	मैकेनिकल पंप मॉलिक्यूलर पंप	मैकेनिकल पंप मॉलिक्यूलर पंप	मैकेनिकल पंप मॉलिक्यूलर पंप	मैकेनिकल पंप मॉलिक्यूलर पंप आयन पंप	मैकेनिकल पंप मॉलिक्यूलर पंप आयन पंप x2
वैक्यूम	उच्च वैक्यूम 1x10-1Pa	उच्च वैक्यूम 1x10-1Pa	उच्च वैक्यूम 1x10-1Pa	उच्च वैक्यूम 5x10-4Pa	उच्च वैक्यूम 5x10-4Pa
स्टेज	XY स्टेज, 40x30/40x40mm	XY स्टेज, 40x30/40x40mm	XY स्टेज, 60x55mm	XY स्टेज, 60x55mm	XY स्टेज, 60x55mm
स्टेज परिशुद्धता	-	स्थिति सटीक 5um
कार्य दूरी	5-35mm	5-35mm	5-73.4mm	5-73.4mm	5-73.4mm
अधिकतम नमूना	80x42x40mm	80x42x40mm	100x78x68.5mm	100x78x68.5mm	100x78x68.5mm
वैकल्पिक	टंगस्टन फिलामेंट 20 पीसी/बॉक्स			Lab6 फिलामेंट	फील्ड एमिशन लैंप
	EDS ऑक्सफोर्ड AZtecOne XploreCompact 30 के साथ
	-	कम वैक्यूम 1-100Pa		कम वैक्यूम 1-30Pa
	-	Z अक्ष मॉड्यूल	3 अक्ष स्टेज, X 60mm, Y 50mm, Z 25mm
	-	T अक्ष मॉड्यूल	3 अक्ष स्टेज, X 60mm, Y 50mm, T ±20°
	-	-	5 अक्ष स्टेज, X 90mm, Y 50mm, Z 25mm, T ±20°, R 360°
	-	-	शॉक-एब्जॉर्बिंग प्लेटफॉर्म, 3 अक्ष, 5 अक्ष स्टेज के लिए
	-	मंद मोड 1-10KV गैर-प्रवाहकीय नमूनों को देखने के लिए, केवल BSE के लिए
	-	इन-सीटू स्टेज मूल कारखाने से, हीटिंग, कूलिंग, स्ट्रेच, आदि।
