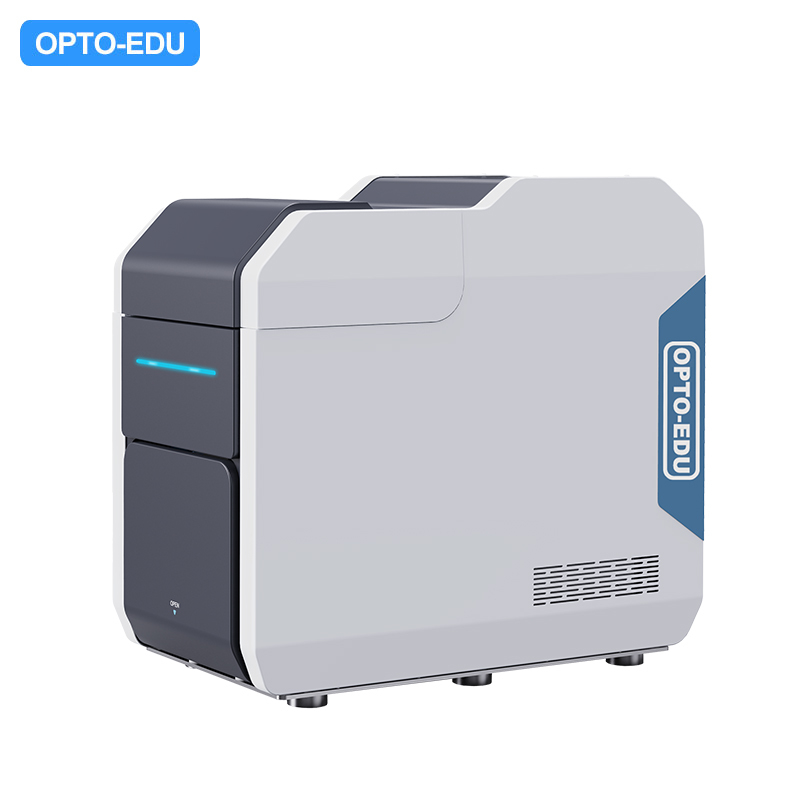

OPTO-EDU A63.7003 Tungsten Filament Scanning Electron Microscope SE BSE 360000x 4nm@20KV

OPTO-EDU A63.7003 वोल्फ्रेम फिलामेंट स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप SE BSE 360000x 4nm@20KV

  • Resolution
    4nm@20KV
  • Magnification
    360000x
  • Electron Gun
    Tungsten
  • Voltage
    3-20KV
  • Detector
    BSE+SE
  • Navigation CCD
    CCD+Cabin Camera
  • Place of Origin
    China
  • ब्रांड नाम
    CNOEC, OPTO-EDU
  • प्रमाणन
    CE, Rohs
  • Model Number
    A63.7003
  • दस्तावेज़
  • Minimum Order Quantity
    1 pc
  • मूल्य
    FOB $1~1000, Depend on Order Quantity
  • Packaging Details
    Carton Packing, For Export Transportation
  • Delivery Time
    5~20 Days
  • Payment Terms
    T/T, West Union, Paypal
  • Supply Ability
    5000 pcs/ Month

OPTO-EDU A63.7003 वोल्फ्रेम फिलामेंट स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप SE BSE 360000x 4nm@20KV

  • आवर्धन 360000x, रिज़ॉल्यूशन 4nm@20KV(SE) डिटेक्टर SE+BSE+CCD के साथ, वैकल्पिक EDS
  • मानक X/Y मोटर चालित वर्किंग स्टेज, वैकल्पिक 3 अक्ष स्टेज XYZ, XYT, 5 अक्ष स्टेज XYZRT
  • बिल्ट-इन कंडेंसर, मैनुअल एडजस्ट एपर्चर की आवश्यकता नहीं (LaB6 वैकल्पिक)
  • मैकेनिकल रोटरी पंप के साथ उच्च वैक्यूम सिस्टम 30 सेकंड में वैक्यूम प्राप्त करने के लिए
  • एक कुंजी ऑटो फोकस, ऑटो ब्राइटनेस और कंट्रास्ट एडजस्ट, शॉक एब्जॉर्बिंग टेबल की आवश्यकता नहीं
OPTO-EDU A63.7003 वोल्फ्रेम फिलामेंट स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप SE BSE 360000x 4nm@20KV 0

OPTO-EDU A63.7003 वोल्फ्रेम फिलामेंट स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप SE BSE 360000x 4nm@20KV 1

A63.7003 डेस्कटॉप स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप (SEM)कई नवीन तकनीकों को शामिल करता है, न केवल उत्कृष्ट इमेजिंग प्रदर्शन प्रदान करता है बल्कि पोर्टेबिलिटी भी प्रदान करता है, जो अनुप्रयोग आवश्यकताओं की एक विस्तृत श्रृंखला को पूरा करता है। घरेलू और अंतर्राष्ट्रीय स्तर पर, ZEM श्रृंखला, अपने उच्च-अंत स्थिति और विविध मॉडलों के साथ, इमेजिंग स्पष्टता, उपयोगकर्ता-मित्रता और सिस्टम एकीकरण में उन्नत मानकों को प्राप्त कर चुकी है।



A63.7003अपनी उच्च स्तर की एकीकरण और लचीली कॉन्फ़िगरेशन विकल्पों के लिए प्रसिद्ध है। यूजर इंटरफेस सरल, सीखने और संचालित करने में आसान है, जिससे गैर-विशेषज्ञ उपयोगकर्ता भी जल्दी से कुशल हो सकते हैं। साथ में आने वाला सॉफ्टवेयर नमूना तैयारी, पैरामीटर समायोजन से लेकर छवि विश्लेषण तक, संपूर्ण वर्कफ़्लो का समर्थन करता है, जो एक एकीकृत और कुशल समाधान प्रदान करता है।A63.7003ने नए पदार्थों, नई ऊर्जा, बायोमेडिसिन और सेमीकंडक्टर जैसे कई क्षेत्रों में मजबूत विश्लेषणात्मक क्षमताओं का प्रदर्शन किया है, जो शोधकर्ताओं को सूक्ष्म दुनिया के रहस्यों का पता लगाने में सहायता करता है। उत्कृष्ट लागत-प्रदर्शन अनुपात के कारण, ZEM श्रृंखला कई विश्वविद्यालयों, अनुसंधान संस्थानों और उद्यमों के लिए एक पसंदीदा विकल्प बन गई है जो डेस्कटॉप स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप की तलाश में हैं।



A63.7003 बेंचटॉप SEM व्यापक श्रेणी के त्वरण वोल्टेज, 1Kvsteps का उपयोग करता है, और 360,000x तक का अधिकतम आवर्धन 5nm तक के रिज़ॉल्यूशन के साथ। टेबलटॉप मंदन मोड बिना सोने के छिड़काव के कम-चालकता वाले उत्पादों का वास्तविक समय अवलोकन करने की अनुमति देता है। अतिरिक्त-बड़ा नमूना डिब्बे विभिन्न प्रयोगात्मक और निरीक्षण आवश्यकताओं को पूरा करने के लिए इन-सीटू विस्तार प्लेटफार्मों की एक विस्तृत श्रृंखला के साथ एकीकृत किया जा सकता है।

OPTO-EDU A63.7003 वोल्फ्रेम फिलामेंट स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप SE BSE 360000x 4nm@20KV 2

कार्य करने की स्थितियाँ:

पर्यावरण संबंधी आवश्यकताएँ: छोटे आकार, पूरी मशीन को एक साधारण प्रयोगशाला टेबल पर रखा जा सकता है, अतिरिक्त शॉक एब्जॉर्बिंग टेबल से लैस होने की आवश्यकता नहीं है।

1. बिजली की आपूर्ति 220V, 50Hz, 1KW

2. तापमान: ऑपरेटिंग परिवेश का तापमान: 15°C-30°C

3. आर्द्रता:<80%RH

OPTO-EDU A63.7003 वोल्फ्रेम फिलामेंट स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप SE BSE 360000x 4nm@20KV 3

OPTO-EDU A63.7003 वोल्फ्रेम फिलामेंट स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप SE BSE 360000x 4nm@20KV 4

मुख्य विशिष्टता:

1. त्वरण वोल्टेज: 3-20kV, लगातार समायोज्य।

2. इलेक्ट्रॉन गन प्रकार: पूर्व-संरेखित टंगस्टन फिलामेंट, जीवनकाल 100 घंटे, उपयोगकर्ता द्वारा आसानी से बदला जा सकता है, अत्यधिक एकीकृत दो-चरण गन लेंस, ऑब्जेक्टिव लेंस के डायाफ्राम को मैन्युअल रूप से समायोजित करने की आवश्यकता नहीं है।

3. आवर्धन ≥360000X

4. रिज़ॉल्यूशन:≤4nm@20KV

5. डिटेक्टर: माध्यमिक इलेक्ट्रॉन डिटेक्टर (SE), चतुर्भुज बैकस्कैटर डिटेक्टर (BSE),

6. स्टेज: 2 अक्ष XY मोटर चालित स्टेज, 60x55mm घूमना

7. अधिकतम नमूना आकार:  XY अक्षों के स्वतंत्र रूप से घूमने पर 100*78*68.5mm

8. नमूना परिवर्तन और उच्च वैक्यूम पंपिंग समय≤ 30s।

9. उच्च वैक्यूम सिस्टम: अंतर्निहित टर्बो आणविक पंप, बाहरी यांत्रिक पंप,  नमूना कक्ष में वैक्यूम ≥1x10-1Pa, पूरी तरह से स्वचालित नियंत्रण;

10. वीडियो मोड ≥512x512 पिक्सेल, छोटे विंडो स्कैनिंग की आवश्यकता नहीं है।

11. त्वरित स्कैन मोड: इमेजिंग समय≤3s, 512x512 पिक्सेल।

12. धीमी स्कैन मोड: इमेजिंग समय≤40s, 2048x2048 पिक्सेल।

13. छवि फ़ाइल: BMP, TIFF, JPEG, PNG।

14. चमक और कंट्रास्ट का एक-कुंजी स्वचालित समायोजन, ऑटो-फोकस, बड़ी छवि सिलाई

15. नेविगेशन फ़ंक्शन: ऑप्टिकल कैमरा नेविगेशन और केबिन कैमरा।

16. छवि माप फ़ंक्शन: दूरी, कोण, आदि।

17. कंप्यूटर और सॉफ्टवेयर, माउस नियंत्रण सहित।

18. वैकल्पिक:

--टंगस्टन फिलामेंट (20pcs/बॉक्स)

--EDS

--3 अक्ष मोटर चालित स्टेज XYZ

--3 अक्ष मोटर चालित स्टेज XYT

--5 अक्ष मोटर चालित स्टेज XYZRT

--कम वैक्यूम (1-100Pa)

--मंदन मोड, 1-10KV, बिना सोने के छिड़काव के गैर-कंडक्टर या खराब चालकता वाले नमूनों का निरीक्षण कर सकते हैं, केवल BSE मोड के लिए

--मूल कारखाने से इन-सीटू स्टेज, हीटिंग, कूलिंग, स्ट्रेच, आदि।

--शॉक-एब्जॉर्बिंग प्लेटफ़ॉर्म (A63.7003 के लिए अनुशंसा करें)

19. माइक्रोस्कोप का आकार 650*370*642mm, मैकेनिकल पंप का आकार 340*160*140mm



OPTO-EDU A63.7003 वोल्फ्रेम फिलामेंट स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप SE BSE 360000x 4nm@20KV 5
मॉडल A63.7001 A63.7002 A63.7003 A63.7004 A63.7005
रिज़ॉल्यूशन 10nm@15KV 6nm@18KV 4nm@20KV 3nm@20KV 2.5nm@15KV
आवर्धन 150000x 200000x 360000x 360000x 1000000x
इलेक्ट्रॉन गन टंगस्टन टंगस्टन टंगस्टन LaB6 Schotty FEG
वोल्टेज 5/10/15KV 3-18KV 3-20KV 3-20KV 1-15KV
डिटेक्टर BSE+SE BSE+SE BSE+SE BSE+SE BSE+SE
नेविगेशन CCD CCD CCD CCD+केबिन कैमरा CCD+केबिन कैमरा CCD+केबिन कैमरा
वैक्यूम टाइम 90s 90s 30s 90s 180s
वैक्यूम सिस्टम मैकेनिकल पंप
आणविक पंप
मैकेनिकल पंप
आणविक पंप
मैकेनिकल पंप
आणविक पंप
मैकेनिकल पंप
आणविक पंप
आयन पंप
मैकेनिकल पंप
आणविक पंप
आयन पंप x2
वैक्यूम उच्च वैक्यूम
1x10-1Pa
उच्च वैक्यूम
1x10-1Pa
उच्च वैक्यूम
1x10-1Pa
उच्च वैक्यूम
5x10-4Pa
उच्च वैक्यूम
5x10-4Pa
स्टेज XY स्टेज,
40x30/40x40mm
XY स्टेज,
40x30/40x40mm
XY स्टेज,
60x55mm
XY स्टेज,
60x55mm
XY स्टेज,
60x55mm
स्टेज परिशुद्धता - स्थिति सटीक 5um
कार्य दूरी 5-35mm 5-35mm 5-73.4mm 5-73.4mm 5-73.4mm
अधिकतम नमूना 80x42x40mm 80x42x40mm 100x78x68.5mm 100x78x68.5mm 100x78x68.5mm
वैकल्पिक टंगस्टन फिलामेंट 20 पीसी/बॉक्स Lab6 फिलामेंट फ़ील्ड उत्सर्जन लैंप
EDS ऑक्सफोर्ड AZtecOne XploreCompact 30 के साथ
- कम वैक्यूम  1-100Pa कम वैक्यूम 1-30Pa
- Z अक्ष मॉड्यूल 3 अक्ष स्टेज, X 60mm, Y 50mm, Z 25mm
- T अक्ष मॉड्यूल 3 अक्ष स्टेज, X 60mm, Y 50mm, T ±20°
- - 5 अक्ष स्टेज, X 90mm, Y 50mm, Z 25mm, T ±20°, R 360°
- - शॉक-एब्जॉर्बिंग प्लेटफ़ॉर्म, 3 अक्ष, 5 अक्ष स्टेज के लिए
- मंदन मोड 1-10KV गैर-कंडक्ट नमूनों को देखने के लिए, केवल BSE के लिए
- मूल कारखाने से इन-सीटू स्टेज, हीटिंग, कूलिंग, स्ट्रेच, आदि।
यूपीएस

OPTO-EDU A63.7003 वोल्फ्रेम फिलामेंट स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप SE BSE 360000x 4nm@20KV 6

OPTO-EDU A63.7003 वोल्फ्रेम फिलामेंट स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप SE BSE 360000x 4nm@20KV 7

OPTO-EDU A63.7003 वोल्फ्रेम फिलामेंट स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप SE BSE 360000x 4nm@20KV 8

OPTO-EDU A63.7003 वोल्फ्रेम फिलामेंट स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप SE BSE 360000x 4nm@20KV 9

OPTO-EDU A63.7003 वोल्फ्रेम फिलामेंट स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप SE BSE 360000x 4nm@20KV 10

OPTO-EDU A63.7003 वोल्फ्रेम फिलामेंट स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप SE BSE 360000x 4nm@20KV 11

OPTO-EDU A63.7003 वोल्फ्रेम फिलामेंट स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप SE BSE 360000x 4nm@20KV 12

OPTO-EDU A63.7003 वोल्फ्रेम फिलामेंट स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप SE BSE 360000x 4nm@20KV 13

OPTO-EDU A63.7003 वोल्फ्रेम फिलामेंट स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप SE BSE 360000x 4nm@20KV 14

TTM के लिए XploreCompact 30 के साथ AZtecOne



सिस्टम पारंपरिक EDS विश्लेषण

सिस्टम विभिन्न सामग्रियों का गुणात्मक और मात्रात्मक विश्लेषण प्रदान करता है, जो B(5) से cf (98) तक के तत्वों का विश्लेषण करता है। नमूना सतह के व्यक्तिगत बिंदु स्कैन के अलावा, शक्तिशाली लाइन स्कैन और मौलिक स्पेक्ट्रल स्कैन भी उपलब्ध हैं। एक अनुकूलित डिटेक्टर के साथ संयुक्त, विश्लेषण और रिपोर्टिंग सेकंड में की जा सकती है।


प्रभावी क्रिस्टल क्षेत्र 30mm2 रिज़ॉल्यूशन (एक फोटो का) Mn Ka <129eV @50,000cps
तत्वीय पहचान सीमा B (5) से cf (98) अधिकतम इनपुट गणना दर >1,000,000 cps
