ईबीएल इलेक्ट्रॉन बीम लिथोग्राफी मशीन
,इलेक्ट्रॉन बीम लिथोग्राफी स्कैनिंग माइक्रोस्कोप
,ऑप्टो-ईडीयू ए६३.७०१० लिथोग्राफी मशीन
-
मानक उपस्करलेजर इंटरफेरोमीटर स्टेज
-
स्टेज यात्रा≤105 मिमी
-
छवि संकल्प≤1nm@15kV; ≤1.5nm@1kV
-
बीम धारा घनत्व>5300 ए/सेमी2
-
न्यूनतम बीम स्पॉट आकार≤2 एनएम
-
इलेक्ट्रॉन बीम शटरउदय समय <100 एनएस
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामCNOEC, OPTO-EDU
-
प्रमाणनCE,
-
मॉडल संख्याए63.7010
-
दस्तावेज़
-
न्यूनतम आदेश मात्रा1 पीसी
-
मूल्यFOB $1~1000, Depend on Order Quantity
-
पैकेजिंग विवरणनिर्यात परिवहन के लिए कार्टन पैकिंग
-
प्रसव के समय180 दिन
-
भुगतान शर्तेंटी/टी, वेस्ट यूनियन, पेपैल
-
आपूर्ति की क्षमता5000 पीसी / महीना

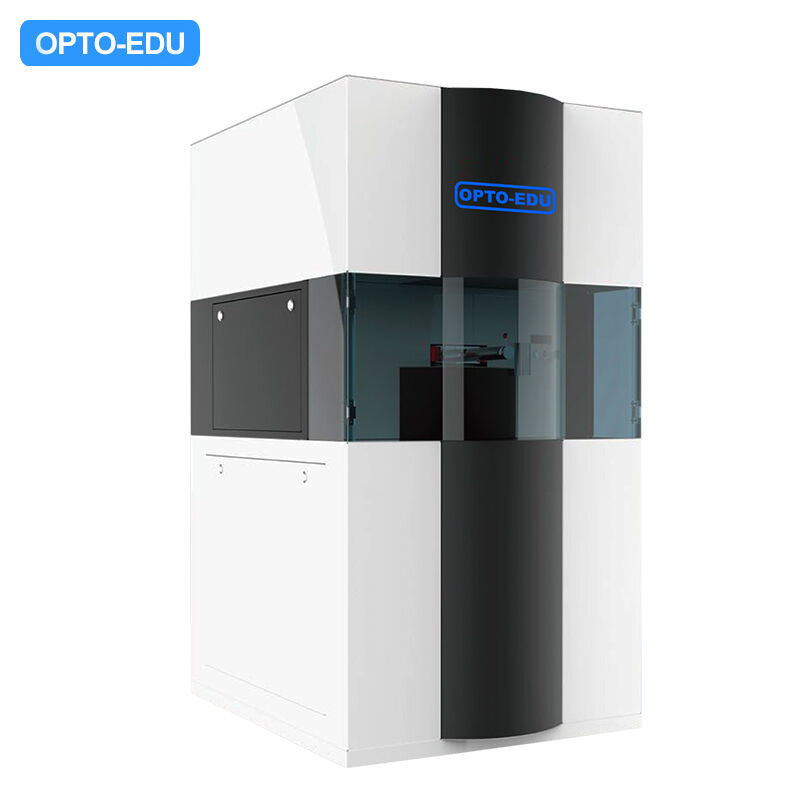

OPTO-EDU A63.7010 EBL इलेक्ट्रॉन बीम लिथोग्राफी मशीन
| चरण विनिर्देश | |
| मानक उपकरण | लेजर इंटरफेरोमीटर चरण |
| चरण यात्रा | ≤105 मिमी |
| इलेक्ट्रॉन गन और इमेजिंग विनिर्देश | |
| शॉटकी क्षेत्र उत्सर्जन बंदूक | त्वरण वोल्टेज 2OV~ 30kVसाइड सेकंडरी इलेक्ट्रॉन डिटेक्टर और इन-लेंस इलेक्ट्रॉन डिटेक्टर |
| छवि संकल्प | ≤1nm@15kV;≤1.5nm@1kV |
| बीम करंट घनत्व | > 5300 ए/सेमी2 |
| बीम स्पॉट का न्यूनतम आकार | ≤2 एनएम |
| लिथोग्राफी विनिर्देश | |
| इलेक्ट्रॉन बीम शटर | वृद्धि समय < 100 ns |
| लेखन क्षेत्र | ≤500x500 उम्म |
| एकल जोखिम के लिए न्यूनतम रेखा चौड़ाई | 10±2nm |
| स्कैन गति | 25 मेगाहर्ट्ज़/ 50 मेगाहर्ट्ज़ |
| ग्राफिक्स जनरेटर पैरामीटर | |
| नियंत्रण केंद्र | उच्च प्रदर्शन वाले एफपीजीए |
| अधिकतम स्कैन गति | 50 मेगाहर्ट्ज |
| डी/ए संकल्प | 20 बिट्स |
| समर्थित लेखन फ़ील्ड आकार | 10 उम्म ~ 500 उम्म |
| बीम शटर सपोर्ट | 5VTTL |
| न्यूनतम रहने का समय | 10ns |
| समर्थित फ़ाइल स्वरूप | जीडीएसआईएल, डीएक्सएफ, बीएमपी आदि। |
| फैराडे कप बीम वर्तमान माप | शामिल |
| निकटता प्रभाव सुधार | वैकल्पिक |
| लेजर इंटरफेरोमीटर चरण | वैकल्पिक |
| स्कैन मोड | अनुक्रमिक (Z-प्रकार), सर्पेंटिन (S-प्रकार), सर्पिल और अन्य वेक्टर स्कैन मोड |
| एक्सपोज़र मोड | फील्ड कैलिब्रेशन, फील्ड सिलाई, ओवरले और मल्टी-लेयर ऑटोमैटिक एक्सपोजर का समर्थन करता है |
| बाहरी चैनल समर्थन | इलेक्ट्रॉन बीम स्कैनिंग, स्टेज मूवमेंट, बीम शटर कंट्रोल और सेकेंडरी इलेक्ट्रॉन डिटेक्शन का समर्थन करता है |
|
|
लेजर इंटरफेरोमीटर चरण लेजर इंटरफेरोमीटर स्टेज: एक उन्नत लेजर इंटरफेरोमीटर स्टेज जो बड़े स्ट्रोक, उच्च परिशुद्धता सिलाई और ओवरले के लिए आवश्यकताओं को पूरा करता है |
|
क्षेत्र उत्सर्जन बंदूक उच्च संकल्प क्षेत्र उत्सर्जन बंदूक लिथोग्राफी गुणवत्ता के लिए एक महत्वपूर्ण गारंटी है |
|
|
|
ग्राफिक्स जनरेटर अल्ट्रा-उच्च संकल्पअल्ट्रा हाई स्पीड स्कैनिंग सुनिश्चित करते हुए पैटर्न ड्राइंग |
| A63.7010 वी.एस. रायथ 150 दो | ||
| उपकरण का मॉडल | OPTO-EDU A63.7010 (चीन) | राइट 150 दो (जर्मनी) |
| त्वरण वोल्टेज (kV) | 30 | 30 |
| मिन. बीम स्पॉट व्यास (एनएम) | 2 | 1.6 |
| मंच का आकार (इंच) | 4 | 4 |
| न्यूनतम रेखा चौड़ाई (nm) | 10 | 8 |
| सिलाई की सटीकता (एनएम) | 50 ((35nm) | 35 |
| ओवरले सटीकता (एनएम) | 50 ((35nm) | 35 |
