A59.2268 कैमरा इंटेलिजेंट कंट्रोल प्लेटफॉर्म ((CICP) मदद मैनुअल, डाउनलोड करने के लिए कृपया बाएं लिंक पर क्लिक करें!
A59.2268 एक SoC कैमरा इंटेलिजेंट कंट्रोल प्लेटफॉर्म है जिसे ToupTek Photonics द्वारा लॉन्च किया गया है जो शक्तिशाली कंप्यूटिंग पावर और कैमरा कंट्रोल फंक्शन को एकीकृत करता है।टूपटेक फोटोनिक्स द्वारा विकसित एचसीएमओएस श्रृंखला कैमरों को ए59 से कनेक्ट करने के लिए केवल एक मानक एचडीएमआई केबल की आवश्यकता होती है.2268 कैमरा बुद्धिमान नियंत्रण मंच और कैमरा नियंत्रण, वीडियो डिस्प्ले, छवि कैप्चर, वीडियो रिकॉर्डिंग और माप के कार्यों को पूरा करता है।
A59.2268 कैमरा इंटेलिजेंट कंट्रोल प्लेटफॉर्म विभिन्न आकारों और संकल्पों के मल्टी-टच TFT-LCD डिस्प्ले से लैस है।जो ऑपरेशन के दौरान कीबोर्ड और माउस पर उपयोगकर्ता की निर्भरता से छुटकारा पा सकता है, और एचसीएमओएस कैमरों या अन्य परिधीय उपकरणों के हेरफेर के नियंत्रण को महसूस करने के लिए फिंगर टच ऑपरेशन का उपयोग करें।
A59.2268 श्रृंखला के कैमरा बुद्धिमान नियंत्रण प्लेटफार्मों और HCMOS श्रृंखला के कैमरों के संयोजन का उपयोग विभिन्न उत्पादों जैसे कि बुद्धिमान पता लगाने, प्रसंस्करण,विश्लेषण और नियंत्रण, सार्वजनिक सुरक्षा आपराधिक जांच, सटीक कृषि और वन, जल गुणवत्ता निगरानी, दूर संवेदन और टेलीमेट्री, औद्योगिक निरीक्षण, सांस्कृतिक अवशेषों की पहचान को कवर करता है,चिकित्सा उपचारइस संयोजन की अत्यधिक उच्च व्यावसायिक संभावनाएं और मूल्य है। |
मॉडल | प्रोसेसर | मेमोरी/स्टोरेज | प्रदर्शन | कम्प्यूटिंग शक्ति | सिस्टम संस्करण |
CamPI2K133A | RK3399 | 2G LPDDR3/32GEMMC | 1080 पी मल्टी टच डिस्प्ले | NA | एंड्रॉयड 10.0 |
मॉड्यूलर उच्च मापनीयता:कोर बोर्ड और इंटरफेस बोर्ड को स्वतंत्र रूप से डिज़ाइन किया गया है, जबकि कोर कैमरा कार्यों पर ध्यान केंद्रित करते हुए, इसमें उच्च स्केलेबिलिटी और एम्बेडेबिलिटी की विशेषताएं हैं;
सरल छवि संचरण:एचसीएमओएस श्रृंखला के कैमरों से जुड़ने के लिए केवल एक एचडीएमआई केबल की आवश्यकता होती है, जो कैमरे के नियंत्रण, छवि और वीडियो डेटा के संचरण, प्रदर्शन और प्रसंस्करण को पूरी तरह से महसूस कर सकता है,हार्डवेयर संगतता और कैमरा ड्राइवर समस्याओं की परेशानी को समाप्त करना, कैमरे के साथ सहज रूप से एकीकृत, उपयोगकर्ताओं को चिंता मुक्त मोबाइल छवि अधिग्रहण समाधान प्रदान करता है;
उत्पाद विकास का खुलापन:उपयोगकर्ता आपूर्ति किए गए एसडीके के माध्यम से अपने स्वयं के छवि प्रसंस्करण अनुप्रयोगों को विकसित और चला सकते हैं, मानक उपयोगकर्ता इंटरफेस के माध्यम से साइट पर औद्योगिक नियंत्रण को महसूस कर सकते हैं,वरीयताओं और आवश्यकताओं के अनुसार छवि और वीडियो डेटा की प्रक्रिया, और अंत में कैमरा हार्डवेयर समस्याओं और छवि या वीडियो डेटा कैप्चर समस्याओं से पूरी तरह से मुक्त वैज्ञानिक रिपोर्ट प्रस्तुत करें, समस्या उन्मुख छवि प्रसंस्करण और विश्लेषण पर ध्यान केंद्रित करें,और जल्दी से उपयोगकर्ता के अपने लक्ष्य उपकरण विकसित;
उत्पाद के उपयोग/एकीकरण की पोर्टेबिलिटी:कॉम्पैक्ट आकार उत्पाद के उपयोग और एकीकरण के लिए पोर्टेबिलिटी सुनिश्चित करता है;
उत्पाद अनुप्रयोग की बहुमुखी प्रतिभा:इसे विभिन्न परिदृश्यों में लागू किया जा सकता है, जैसे कि सूक्ष्मदर्शी अवलोकन, जैविक छवि विश्लेषण, औद्योगिक निरीक्षण और विभिन्न बुद्धिमान छवि विश्लेषण उपकरण,विभिन्न विकास जरूरतों को पूरा करने के लिए. |

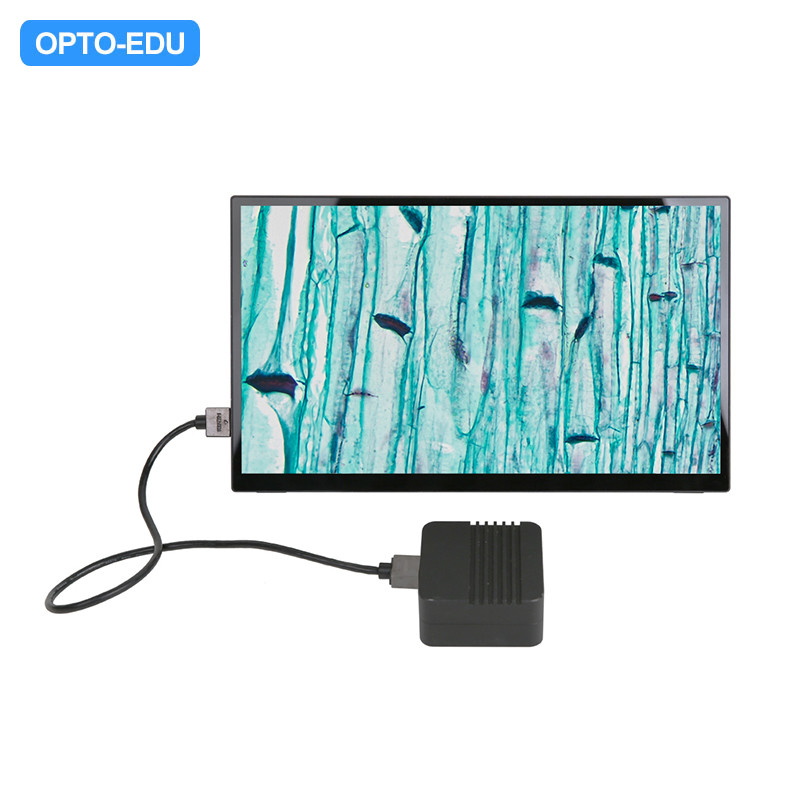

A59.2268 13.3" एलसीडी डिजिटल कैमरा, एचडीएमआई + माउस माप, यूएसबी3.0, वाईफ़ाई, 8.0M 4K विनिर्देश | |
इंटरफ़ेस या बटन | कार्य विवरण |
यूएसबी 2.0 | एम्बेडेड XCamView सॉफ़्टवेयर के साथ आसान संचालन के लिए USB माउस कनेक्ट करें |
यूएसबी वीडियो | वीडियो छवि संचरण का एहसास करने के लिए पीसी या अन्य मेजबान डिवाइस कनेक्ट |
यूएसबी 3।0 | चित्र और वीडियो सहेजने के लिए USB फ्लैश ड्राइव कनेक्ट करें |
वास्तविक समय में वायरलेस वीडियो स्थानांतरित करने के लिए 5G वाईफाई मॉड्यूल कनेक्ट करें | |
ऑडियो और वीडियो रिकॉर्डिंग के लिए यूएसबी माइक्रोफोन कनेक्ट करें | |
चालू/बंद | पावर स्विच (बंद करने के लिए छोटा प्रेस, बंद करने के लिए लंबा प्रेस) |
एचडीएमआई आउट | एचडीएमआई 2.0 मानक के अनुरूप है। इसका उपयोग 4K/1080P प्रारूप वीडियो आउटपुट का विस्तार करने और कनेक्टेड मॉनिटर के अनुसार 4K और 1080P प्रारूप के बीच स्वचालित स्विच का समर्थन करने के लिए किया जाता है |
एलईडी | एलईडी स्थिति संकेतक |
+/- | प्रदर्शन चमक समायोजन बटन |
मेनू | मेनू कुंजी प्रदर्शित करें |
डीसी 12वी2ए | पावर एडाप्टर कनेक्शन (12V/2A) |
वीडियो आउटपुट इंटरफ़ेस | कार्य विवरण |
एचडीएमआई इंटरफ़ेस | एचडीएमआई आउट इंटरफ़ेस के माध्यम से वीडियो आउटपुट को सिंक्रनाइज़ करें, एचडीएमआई 2.0 मानक का अनुपालन करें; 60fps@4K या 60fps@1080P |
वाईफ़ाई इंटरफ़ेस | एपी/एसटीए मोड में 5जी वाईफाई एडाप्टर (यूएसबी3.0 स्लॉट) कनेक्ट करना |
यूएसबी वीडियो इंटरफ़ेस | वीडियो स्थानांतरण के लिए पीसी के यूएसबी वीडियो पोर्ट कनेक्ट करना |
H264/MJPEG प्रारूप का वीडियो | |
अन्य कार्य | कार्य विवरण |
वीडियो सहेजना | वीडियो प्रारूप:8M (3840*2160) H264/H265 एन्कोडेड MP4 फ़ाइल |
वीडियो बचत फ्रेम दरः कम देरी मोड में 60fps; WDR मोड में 30fps | |
छवि कैप्चर | यूएसबी फ्लैश ड्राइव में 8 एम (3840*2160) जेपीईजी/टीआईएफएफ छवि |
माप की बचत | छवि सामग्री के साथ अलग परत में सहेजी गई माप जानकारी |
माप की जानकारी को छवि सामग्री के साथ बर्न मोड में सहेजा जाता है | |
आईएसपी | एक्सपोजर ((स्वचालित / मैनुअल एक्सपोजर) / लाभ, श्वेत संतुलन ((मनुअल / स्वचालित / आरओआई मोड), तेज, 3 डी शोर, संतृप्ति समायोजन, विपरीत समायोजन, चमक समायोजन, गामा समायोजन,रंग समायोजन, रंग से ग्रे, 50HZ/60HZ विरोधी झिलमिलाहट समारोह |
छवि संचालन | ज़ूम इन/ज़ूम आउट (10X तक), मिरर/फ्लिप, फ्रीज, वीडियो ईडीएफ, क्रॉस लाइन, ओवरले, पीआईपी, ब्राउज़र (चित्र ब्राउज़िंग, वीडियो प्लेबैक, वीडियो तुलना, चित्र तुलना, चित्र ईडीएफ,छवि प्रसंस्करण), माप कार्य |
एम्बेडेड आरटीसी (वैकल्पिक) | बोर्ड पर सटीक समय का समर्थन करने के लिए |
फ़ैक्टरी सेटिंग्स को पुनर्स्थापित करें | कैमरा पैरामीटर को फ़ैक्टरी स्थिति पर पुनर्स्थापित करें |
कई भाषाओं का समर्थन | अंग्रेजी / सरलीकृत चीनी / पारंपरिक चीनी / कोरियाई / थाईलैंड / फ्रेंच / जर्मन / स्पेनिश / जापानी / इतालवी / रूसी / डच / पुर्तगाली |
वाई-फाई/यूएसबी वीडियो आउटपुट के तहत सॉफ्टवेयर वातावरण | |
श्वेत संतुलन | ऑटो सफेद संतुलन |
रंग तकनीक | अल्ट्रा-फाइन कलर इंजन |
कैप्चर/कंट्रोल एसडीके | विंडोज/लिनक्स/मैकओएस/एंड्रॉयड मल्टीप्लेटफ़ॉर्म एसडीके (देशी सी/सी++, सी#/वीबी.नेट, पायथन, जावा, डायरेक्टशो, ट्वेन, आदि) |
रिकॉर्डिंग प्रणाली | मूवी या फिल्म |
ऑपरेटिंग सिस्टम | माइक्रोसॉफ्ट® विंडोज® 8 / 8.1 / 10 / 11 ((32 और 64 बिट) |
ओएसएक्स ((मैक ओएस एक्स) | |
लिनक्स | |
पीसी आवश्यकताएं | सीपीयूः इंटेल कोर2 2.8GHz या उच्चतर के बराबर |
मेमोरीः 4GB या अधिक | |
ईथरनेट पोर्टः RJ45 ईथरनेट पोर्ट | |
डिस्प्लेः 19 ′′ या उससे बड़ा | |
सीडी-रॉम | |
परिचालन वातावरण | |
परिचालन तापमान | -10° से 50° |
(सेंटीग्रेड में) | |
भंडारण तापमान (सेंटीग्रेड में) | -20°~60° |
परिचालन आर्द्रता | 30 से 80% आरएच |
भंडारण आर्द्रता | 10~60% आरएच |
विद्युत आपूर्ति | डीसी 12 वी/2 ए एडाप्टर |
मॉडल | सेंसर और आकार | पिक्सेल (μm) | G संवेदनशीलता/अंधेरा संकेत | एफपीएस | एफपीएस | एक्सपोज़र |
8.3MPA | 8.3M/IMX678© 1/1.8 ((7.68x4.32) |
2.0x2.0 | 3541 ((mV/lx/s) 0.15mv 1/30s के साथ |
42@1920x1080 | 3840x2160 | 0.02ms ~ 15s |
8.3MPB | 8.3M/IMX585 1/1.2 ♂ ((11.2x6.3) |
2.9x2.9 | 5970mv 1/30s के साथ 0.15mv 1/30s के साथ |
42@1920x1080 | 3840x2160 | 0.02ms ~ 15s |
20 एमपीए | 20M/IMX283 1 ′′ (13.2x8.9) |
2.4x2.4 | टीबीडी | टीबीडी | टीबीडी | टीबीडी |
45 एमपीए | 45M/IMX294 4/3 ♂ ((17.26x13.03) |
4.6x4.6 | 108mv 1/30s के साथ 0.03mv 1/30s के साथ |
42@1920x1080 | 8160*5616 | 0.02ms ~ 15s |
4.2MMB-RAW | 4.2M/GSENSE2020BSI (एम,यूवी,आरएस) 1.2 ′′ ((13.31x13.31) |
6.5x6.5 | 1.1x108 (e-/((W/m2).s)) QE93.7%@550nm 80 ((e-/s/pix) |
18@2048x2048 18@1024x1024 |
2048x2048 1024x1024 |
0.15ms-15s |
4.2एमएमबी-यूवी | 4.2M/GSENSE2020BSI (एम,यूवी, आरएस) 1.2 |
